Страница: 6/7
(10),
где
- выходное напряжение УЗЧ, В.
- выходное напряжение предыдущего каскада, В.
Выходное напряжение УЗЧ производится по формуле:
(11),
где
- сопротивление нагрузки, Ом.
- выходная мощность УЗЧ, Вт.
Расчет формулы (11):
В
Расчет формулы (12):
5.2 Выбор ИМС в качестве оконечного УЗЧ.
ИМС в качестве оконечного УЗЧ выбирается исходя из требуемой выходной мощности, величины сопротивления нагрузки, а следовательно и коэффициента усиления. Для данной схемы ЧМ РПУ целесообразно использовать ИМС К174УН4А [2].
К174УН4А имеет следующие характеристики:
Электрические параметры:
Номинальное напряжение питания,
, В …………………………………… … 9
Ток потребляемый,
, мА, при = 9 В не более … .…………………… …… 10
Коэффициент усиления по напряжению,
, при
= 100 мВ, = 9 В …. ……………………………………………………………………………………………… 4…40
Выходная мощность,, Вт, при = 9 В, = 4 Ом,
2 % не менее .… . 1
Коэффициент гармоник, , %, при = 9 В, = 4 Ом …………… ……… . 2
Входное сопротивление,
, кОм, при = 9 В ………………………………… 10
Предельные допустимые данные:
, В, минимальное …………………………………………………………………… . 4,5
максимальное …………………………………………………………………… 9
Максимальное амплитудное значение тока нагрузки
, мА ………………………… 860
Минимальное сопротивление нагрузки , Ом …………………… ………………… 3,2
Максимальная рассеиваемая мощность,
Вт …………………………………… 1*, 2**
Температура окружающей среды, C ……………………………………………… -25 … +55
Температура кристалла, C, не более ……………………………………………………. +125
Назначение выводов:
1 – управление стабилизатором тока
2 – обратная связь
3 – теплоотвод
4 – вход
5 – фильтр
6 – вольтдобавка
7 – питание (+
)
8 – выход
9 – общий, питание (-)
Принципиальная схема К174УН4А приведена на рисунке 6. Схема включения ИМС К174УН4А приведена на рисунке 7, страница 19.

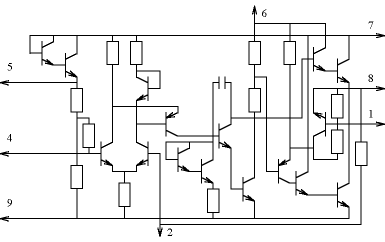

Рисунок 6 – Принципиальная схема К174УН4А.
Описание принципиальной схемы.
Супергетеродинный ЧМ РПУ на ИМС состоит из входной цепи и двух микросхем DA1 и DA2, обеспечивающих все функции ЧМ приемника.
