Расчет ЧМ РПУ на ИМС

Страница: 1/7

СОДЕРЖАНИЕ ЛИСТ

Введение …………….……… ……………………………………….………… 5

1. Выбор блок-схемы приемника ………………………………….… ………. 10

2. Предварительный расчет усиления ЧМ на ИМС приемника …………… . 11

3. Расчет резонансной системы для обеспечения избирательности ………… 12

4. Выбор ИМС, используемой в качестве УВЧ, преобразователя, УПЧ, ЧД,

а так же предварительного УЗЧ …………………………………… … . 14

5. Выбор ИМС, используемой в качестве оконечного УЗЧ. …….…… . 17

Описание принципиальной схемы …………………………………………… 20

Список используемой литературы ………… …… .……………………… . 21

Введение.

C развитием радиоприемной техники повышались тре­бования к чувствительности радиоприемника, к его полосе пропускания и избирательности. Однако эти требования ограничиваются различными видами помех радиоприему, так как с увеличением коэффициента усиления приемника и расширением полосы пропускания восприимчивость при­емника к помехам возрастает, а следовательно, его реальная чувствительность понижается.

Как показывают теоретические и экспериментальные исследования, применение частотной модуляции для пере­дачи сигналов в значительной мере ослабляет действие по­мех на радиоприемник и повышает его реальную чувстви­тельность. В этом случае удается улучшить отношение сигнал/шум на выходе приемника более чем в 100 раз по сравнению с амплитудной модуляцией. Высокая помехо­устойчивость является одним из основных качеств частотной модуляции.

Остановимся коротко на общих сведениях о частотно-модулированных колебаниях. Частотно-модулированными (ЧМ) колебаниями называются колебания, амплитуда кото­рых постоянна, а частота изменяется по закону, отображаю­щему характер модулирующих низкочастотных сигналов.

Максимальное значение девиации частоты Δfmax соот­ветствующее наибольшей амплитуде модулирующего сиг­нала, в радиовещании принято равным 75 кГц. Это значит, что полезный спектр, излучаемый радиостанцией, занимает полосу 150 кГц. Практически для одной станции отводится канал с шириной полосы 250 кГц. Использование ЧМ коле­баний при такой ширине канала возможно только в диа­пазоне укв.

Высокая помехоустойчивость приемников ЧМ колебаний объясняется главным образом тем, что амплитуда колебаний при частотной модуляции сохраняется постоянной.

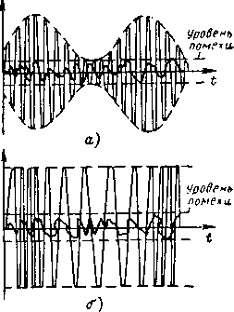

Сравним соотношение между сигналом и помехой на входе приемника при частотной модуляции и при амплитудной модуляции. Положим, что амплитуда частотно-модулирован­ного сигнала равна амплитуде амплитудно-модулированного (АМ) сигнала в момент ее наибольшего значения (фиг. слева) Интенсивность воздействия помехи на входе приемника в обоих случаях считаем одинаковой. Как видно из рисунка а), соотношения между сигналом и помехой при АМ колебаниях беспрерывно изменяются. При больших амплитудах сигнал значительно превышает помеху и ее влияние на прием не­значительно, и, наоборот, при малых амплитудах, сигнал может быть на уровне помехи, и в этом случае помеха будет препятствовать нормальному приему. Следовательно, для обеспечения достаточной помехоустойчивости приемника при АМ колебаниях необходимо, чтобы минимальная ам­плитуда полезного сигнала превышала уровень помехи в достаточное число раз. Совершенно иное положение на­блюдается при приеме ЧМ колебаний. Из рисунка б) видно, что соотношение между сигналом и помехой остается неизменным и по величине сохраняется таким же как в случае амплитудной модуляции в момент ее наибольшей

амплитуды.

Все эти соображения не раскрывают полностью причин повышенной помехоустойчивости приемника ЧМ колебаний. В этом приемнике для получения максимального соотношения между сигналом и помехой на выходе применяют специальное устройство для подавления помех и собственных внутриприемных шумов.

Действие помех и шумов на полезный сигнал вызывает в основном амплитудные изменения сигнала по закону помех, т. е. происходит амплитудная модуляция сигнала. Поэтому подавление помех в радиоприемнике достигается путем ограничения сигнала по амплитуде. Применение ограничения при АМ колебаниях наряду с частичным устра­нением амплитудных изменений сигнала, вызванных по­мехами, нарушает закон модуляции и в конечном счете при­водит к нелинейным искажениям сигнала по низкой часто­те. При ЧМ колебаниях действие амплитудного ограничителя устраняет всякие амплитудные изменения сигнала без нарушения закона модуляции. Таким образом, амплитудное ограничение является эффективным методом подавления помех при ЧМ колебаниях, вследствие чего помехоустой­чивость приемника еще больше увеличивается.
