Приемник ЧМ колебаний характеризуется особенно­стями, обусловленными отличием ЧМ колебаний от АМ колебаний:

1) приемник ЧМ колебаний работает в диапазоне УКВ;

2) полоса пропускания высокочастотного канала при­емника (до детектора) имеет большую ширину.

Супергетеродинный прием­ник состоит из: преселектора, включающего в себя входную цепь и усилителя радиочастоты (УРЧ). Входная цепь должна обеспечить некоторую частотную избирательность до входа первого каскада УРЧ с целью ослабления сильных помех. УРЧ должен обеспечить частотную избирательность и усиление принятого сигнала, мощность которого на входе приемника на много порядков меньше той, кото­рая необходима для нормальной работы воспроизводящего устрой­ства приемника.

Преобразователь частоты, состоит из смесителя и гетеродина (СМ и ГЕТ).

Гетеродин — это маломощный автогенератор. Смеситель- это резонансный каскад. На вход смесителя подается напря­жение с частотами сигнала fc и гетеродина fг- В результате взаимо­действия двух напряжений разных частот в спектре выходного тока смесителя появляется много комбинационных частот, в том числе и частота, равная разности этих частот. Величина разностной частоты должна быть ниже или выше частоты радио­сигнала, но обязательно выше частоты модуляции, поэтому ее назы­вают промежуточной - fпр. Промежуточная частота может быть равной:

fпр=fг – fс, при fг> fс

fпр= fс- fг, при fс> fг

Отличительной особенностью супергетеродинного приемника явля­ется то, что независимо от частоты принимаемого сигнала промежу­точная частота постоянна и выбирается так, чтобы обеспечить наи­меньшие помехи от близко расположенных по частоте станций и получить требуемое усиление и избирательность по соседнему каналу Sск.

На промежуточную частоту настроена резонансная система, вклю­ченная в выходную цепь смесителя, что позволяет при соответствую­щей полосе пропускания выделить напряжение сигнала промежуточ­ной частоты. Следовательно, назначение преобразователя заклю­чается в преобразовании частоты радиосигнала в другую, промежу­точную частоту с сохранением закона модуляции.

Усилитель, который усиливает сигнал промежуточной частоты, называется усилителем промежуточной частоты (УПЧ). Усилитель промежуточной частоты приемника ЧМ коле­баний в отличие от приемника АМ колебаний должен обес­печивать усиление сигналов в сравнительно широкой полосе пропускания в пределах 150—200 кГц и поэтому в нем должно быть большее число каскадов, чем в обычном узко­полосном усилителе промежуточной частоты.

Обычно в приемниках ЧМ колебаний усилитель проме­жуточной частоты содержит не менее трех каскадов усиле­ния. Величина промежуточной частоты в таких приемни­ках выбирается в пределах единиц и десятков мегагерц. Для получения высококачественного звучания полосу про­пускания низкочастотного тракта обычно расширяют до 15 кГц.

Таким образом, в супергетеродинном приемнике усиление осу­ществляется на трех частотах: на радиочастоте, промежуточной частоте и частоте модуляции, а на которых это происходит, называются трактами радиочастоты промежуточной частоты, низкой частоты.

Частотный детектор. В частотном детекторе сигнал, модулиро­ванный по частоте, преобразуется в сигнал, модулирован­ный по амплитуде, который затем детектируется при помощи обычного амплитудного детектора. В современных приемниках ЧМ сигналов для частотного детектирования широко применяется так называемый дроб­ный детектор. Основное преимущество дробного детектора заключается в том, что он не реагирует на амплитудные из­менения сигнала, а это позволяет исключить из схемы при­емника

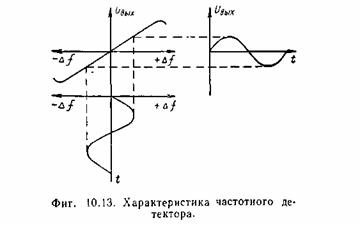

Рисунок 1 – Характеристика ЧД. амплитудный ограничитель.

Действия частотного детектора дополнительно поясняются характеристикой, приведенной на рисунке 1.

Усилитель звуковой частоты (УЗЧ) доводит звуковой сигнал до уровня необходимого для воспроизведения.
