ЛАБОРАТОРНАЯ РАБОТА № 4

ИССЛЕДОВАНИЕ РАБОТЫ РЕПРОГРАММИРУЕМ0ГО ПОСТОЯННОГО

ЗАПОМИНАЮЩЕГО УСТР0ЙСТВА

1. ЦЕЛЬ РАБОТЫ

Целью настоящей работы является исследование особенностей функционирования больших интегральных схем ( БИС ) репрограмируемых постоянных запоминающих устройств ( РПЗУ ) в режиме записи и считывания информации.

2. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛ0ЖЕНИЯ

2.1. Устройства хранения информации занимают значительное место в структуре современных цифровых вычислительных систем. Особую роль при этом играют полупроводниковые запоминающие устройства, предназначенные для построения внутренней памяти ЭВМ. К устройствам данного класса относятся оперативные запоминающие устройства ( ОЗУ ), постоянные запоминающие устройства ( ПЗУ ), программируемые постоянные запоминающие устройства ( ППЗУ ) и репрограммируемыв постоянные запоминающие устройства ( РПЗУ ).

2.2. Полупроводниковые ОЗУ обеспечивают запись, хранение и считывание информации, поступающей из центрального процессора или устройств внешней памяти ЭВМ. Они характеризуются высоким быстродействием, однако при отключении питания информация, записанная в 0ЗУ данного типа, стирается.

П3У предназначены для длительного хранения информации многократного использования ( константы, таблицы данных, стандартные программы и т.д. ). Запись информации в ПЗУ производится в процессе их изготовления. ПЗУ функционируют только в режиме считывания и сохраняет информацию при отключении питания.

В отличии от ПЗУ программируемые ПЗУ позволяют пользователю производить однократную запись ( программирование ) информации по каждому адресу. Основным режимом работы ППЗУ также является режим считывания информации.

Исследуемые в настоящей работе РПЗУ сохраняют информацию при отключении источников питания, а также допускают возможность ее многократной перезаписи электрическими сигналами непосредственно самим пользователем, что имеет принципиальное значение при отладке тех или иных систем. В отличие от ОЗУ быстродействие этих устройств в режиме записи информации значительно ниже, чем в режиме считывания информации. В связи с этим можно считать, что основным режимом работы РПЗУ является режим считывания информации.

2.3. Основными определяющими параметрами запоминающих устройств являются информационная емкость и быстродействие. В качестве единицы измерения информационной емкости используются бит, представляющий собой один ( любой ) разряд двоичного числа. Часто используются производные единицы:

байт ( 1 байт = 8 бит );

Кбайт ( 1 Кбайт = 210 байт );

Мбайт ( 1 Мбайт = 220 байт ) и др.

Информационная емкость записывается, как правило, в виде произведения

Синф = n x m, где

n - число двоичных слов;

m - разрядность слова.

Например, емкость ОЗУ типа К155РУ1 составляет

Синф = 16 х 1 бит = 16 бит.

Емкость ППЗУ типа К155РЕЗ равна

Синф = 32 х 8 бит = 256 бит = 32 байта.

Такая форма записи характеризует также и организацию памяти. Так, в приведенном примере ОЗУ типа К155РУ1 содержит 16 слов с разрядностью 1, а ППЗУ типа К155РЕЗ содержит 32 слова с разрядностьв 8.

Быстродействие запоминающего устройства характеризуется величиной времени обращения. Время обращения - это интервал времени от момента подачи сигнала записи или считывания информации до момента завершения операции, т.е. минимальный интервал времени между двумя последовательными сигналами обращения к запоминающему устройству. Это время может составлять от долей до единиц микросекунд в зависимости от типа устройства.

2.4. В качестве примера запоминающего устройства рассмотрим БИС РПЗУ типа КР1601РР1 информационной емкостью

Синф 1К х 4 = 4 Кбит (1К = 210 =1024 ).

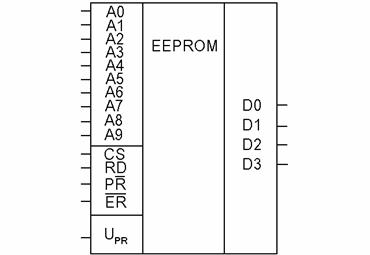

Условно-графическое обозначение микросхемы приведено на рис.1.

Рис.1
