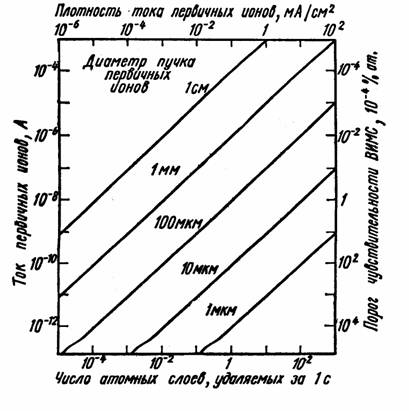

Фиг. Зависимость между током первичных ионов, диаметром и плотностью первичного
пучка, скоростью удаления атомных слоев и порогом чувствительности ВИМС[1].
Распыление ионным пучком - разрушающий процесс. Но если требуется, чтобы поверхность оставалась практически без изменения, то анализ методом ВИМС можно проводить при очень малых скоростях распыления образца (менее 10-4 монослоя в секунду) . Чтобы при этом обеспечить достаточную чувствительность метода ( »10-4 монослоя), как видно из фиг.5, необходим первичный ионный пучок с током 10-10 А диаметром 1 мм. При столь низкой плотности тока первичных ионов ( 10-5 мА/см2) скорость поступления на поверхность образца атомов или молекул остаточных газов может превысить скорость их распыления первичным пучком. Поэтому измерения методом ВИМС в таких условиях следует проводить в сверхвысоком или чистом (криогенном) вакууме.
Указанные приборные условия приемлемы не во всех случаях анализа. Например, определение профиля концентрации примесей, присутствующих в малых количествах в поверхностной пленке толщиной свыше 5ОО А, удобно проводить при диаметре пучка, равном 100 мкм, и при скорости распыления, превышающей 10-1 атомных слоев в секунду. Еще более высокие плотности ионного тока требуются, чтобы обеспечить статистически значимые количества вторичных ионов с единицы площади поверхности, необходимые при исследовании распределения по поверхности следов элементов при помощи ионного микрозонда или масс-спектрального микроскопа. На основании сказанного и данных фиг.5 мы заключаем, что невозможно обеспечить поверхностное разрешение в несколько микрометров для примеси, содержание которой равно »10-4%, при скорости распыления менее 10-3 атомных слоев в секунду. Это взаимно исключающие условия.
Методом ВИМС анализ поверхности можно проводить в двух разных режимах: при малой и большой плотности тока, распыляющего образец. В режиме малой плотности распыляющего тока изменяется состояние лишь малой части поверхности, благодаря чему почти выполняется основное требование, предъявляемое к методам анализа самой поверхности. В режиме же высоких плотностей токов и соответствующих больших скоростей распыления проводится измерение профилей распределения элементов по глубине, микроанализ и определение следовых количеств элементов (<10-4%). В соответствии со всеми этими вариантами создан ряд приборов ВИМС, в которых применяются разные способы создания и фокусировки первичных ионных пучков и разные анализаторы вторичных ионов.
Оборудование ВИМС.
Установка ВИМС состоит из четырех основных блоков: источника первичных ионов и системы формирования пучка, держателя образца и вытягивающей вторичные ионы линзы, масс-спектрометра для анализа вторичных частиц по отношению массы к заряду (m/е) и высокочувствительной системы регистрации ионов. Для получения первичных ионов в большинстве установок используются газоразрядные или плазменные источники. Совместно с соответствующей системой формирования и транспортировки пучка эти источники обеспечивают широкие пределы скорости распыления поверхности - от 10-5 до 103 А/с. Разделение вторичных частиц по m/е производится либо магнитными, либо квадрупольными анализаторами. Наиболее широко распространенным анализатором в установках ВИМС, очень удобным при анализе состава образцов и обнаружении малых количеств (следов) элементов в них, является магнитный спектрометр с двойной фокусировкой (в котором осуществляется анализ по энергии и по импульсу), что связано с его высокой чувствительностью к относительному содержанию. Для таких многоступенчатых магнитных спектрометров фоновый сигнал, возникающий из-за хвостов основных пиков материала матрицы (рассеяние стенками, на атомах газа и т.д.), может быть сведен к уровню менее 10-9 для общего фона и всего 10-6 для масс, близких к основному пику. Все же в отдельных конкретных случаях более практичным может оказаться менее дорогой квадрупольный анализатор.
