На рис. 8 приведены также кривые отношения мощности Pпад, подводимой к плазмотрону, к удельной мощности Pпл, поглощаемой в единице длины плазменного столба, находящегося в центре широкой стенки волновода. Эти кривые имеют минимум, в котором потребляемая от СВЧ генератора мощность минимальна. Правые ветви этих кривых соответствуют устойчивым режимам разряда.

Рис. 8. Расчетные зависимости коэффициента передачи h, Kстv и Pпад/Pпл от отношения rпл/s для плазмотронов волноводного типа с согласованной нагрузкой и короткозамыкателем.

Действительно, и при постоянной мощности, подводимой к плазмотрону, в разряде устанавливается определенная температура. Если режим работы соответствует некоторой точке на правой ветви кривой, то случайные малые изменения температуры в разряде вызывают ряд процессов, возвращающих температуру к стационарному значению. Если температура случайно уменьшится, то длина разряда уменьшится, что приведет к увеличению удельной мощности Pпл и разогреву плазмы. Если температура случайно возрастает, то длина разряда возрастает и Pпл уменьшится, что приведет к остыванию плазмы. Этот механизм саморегулирования поддерживает в разряде постоянную температуру, соответствующую СВЧ мощности, подводимой к разряду.

Граница устойчивости разряда соответствует значениям rпл/s @ 0,3¸0,6. При этом, например, температура плазмы азота равна 5500 — 5800K. Удельная мощность Pпл, требуемая для поддержания в плазме заданной температуры, может быть определена по кривой, приведенной на рис. 9. Далее по кривым Pпад/Pпл на рис. 8 можно определить и значение Pпад, при которой в плазме температура равна требуемому значению.

Если проанализировать приведенные на рис. 8 и 9 данные, то можно сделать следующие важные для практики выводы.

В плазмотроне с короткозамыкателем осуществляется значительно более эффективное использование СВЧ энергии, чем в плазмотроне с согласованной нагрузкой: hmax соответственно равны 0,97 и 0,5; минимальные мощности СВЧ генератора, требуемые для поддержания устойчивости разряда, равны соответственно 0,5 и 1,2 кВт. Минимальная температура СВЧ разряда в азоте при атмосферном давлении равна 5500K.

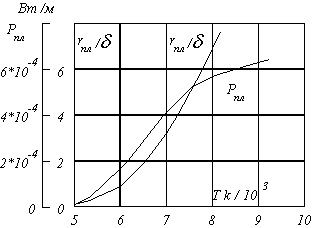

Рис. 9. Зависимость и от температуры СВЧ разряда в азоте при атмосферном давлении.

При экспериментах с рассматриваемыми плазмотронами расход газа подбирался минимально возможным с тем, чтобы сохранить стабильность разряда. В этом случае теплоотвод от разряда определяется в основном теплопроводностью газа на стенки разрядной трубки. Длина плазменного столба в плазмотроне с согласованной нагрузкой равнялась 4 см при поглощаемой в разряде мощности 900 Вт, что меньше расчетного значения на 20% — 30%. Объясняется это тем, что при расчете не учитывался спад температуры на концах плазменного шнура и вынос тепла из плазмы потоком газа при определении значения Pпл в соответствии с кривой, изображенной на рис. 9. Однако приведенные на рис. 8 и 9 расчетные данные дают удовлетворительную точность и могут быть использованы для предварительных расчетов конструктивных параметров плазмотронов.

Рассмотрим пример практического применения плазмотронов.

СВЧ плазменный источник возбуждения спектра. Наиболее часто в качестве источника тепла для разогрева порошков веществ, исследуемых с помощью анализаторов спектра, использовались газовые горелки. Для них характерна достаточная стабильность горения, а главным недостатком является внесение в зону нагрева продуктов горения газа, которые во многих случаях могут загрязнять обрабатываемый или анализируемый материал. Кроме того, температура, даваемая газовыми горелками, для анализа многих элементов недостаточна. С помощью плазмотронов может быть получен в атмосфере защитных газов — азота, гелия или аргона — стабильный нагрев до 8000K без каких-либо загрязнений. Для спектрального анализа применяют и электрические дуги постоянного и переменного токов. Они позволяют получить требуемую температуру, но не дают желаемой стабильности и вносят загрязнения продуктами разрушения электродов. Поэтому при их использовании воспроизводимость и точность анализа недостаточны.

Высокотемпературный стабильный плазменный источник возбуждения спектра представляет собой установку, состоящую из двух блоков — блока питания и СВЧ блока, в который входят магнетрон M571 с регулируемой непрерывной мощностью от 0 до 2,5 кВт на длине волны 12,6 см и плазмотрон волноводного типа с согласованной нагрузкой.
