Для автоматического распознавания петель в конфигурации сети разработан алгоритм покрывающего дерева (Spanning Tree Algorith, STA). Этот алгоритм позволяет мостам/коммутаторам адаптивно строить дерево связей, когда они изучают топологию связей сегментов с помощью специальных тестовых кадров. При обнаружении замкнутых контуров некоторые связи объявляются резервными. Мост/коммутатор может использовать резервную связь только при отказе какой-либо основной. В результате сети, построенные на основе мостов/коммутаторов, поддерживающих алгоритм покрывающего дерева, обладают некоторым запасом надежности, но повысить производительность за счет использования нескольких параллельных связей в таких сетях нельзя.

6. Маршрутизаторы

Маршрутизатор (router) позволяет организовывать в сети избыточные связи, образующие петли. Он справляется с этой задачей за счет того, что принимает решение о передаче пакетов на основании более полной информации о графе связей в сети, чем мост или коммутатор. Маршрутизатор имеет в своем распоряжении базу топологической информации, которая говорит ему, например, о том, между какими подсетями общей сети имеются связи и в каком состоянии (работоспособном или нет) они находятся. Имея такую карту сети, маршрутизатор может выбрать один из нескольких возможных маршрутов доставки пакета адресату. В данном случае под маршрутом понимают последовательность прохождения пакетом маршрутизаторов. Например, на рисунке 1.11 для связи станций L2 сети LAN1 и L1 сети LAN6 имеется два маршрута: М1-М5-М7 и М1-М6-М7.

В отличии от моста/коммутатора, который не знает, как связаны сегменты друг с другом за пределами его портов, маршрутизатор видит всю картину связей подсетей друг с другом, поэтому он может выбрать правильный маршрут и при наличии нескольких альтернативных маршрутов. Решение о выборе того или иного маршрута принимается каждым маршрутизатором, через который проходит сообщение.

Для того, чтобы составить карту связей в сети, маршрутизаторы обмениваются специальными служебными сообщениями, в которых содержится информация о тех связях между подсетями, о которых они знают (эти подсети подключены к ним непосредственно или же они узнали эту информацию от других маршрутизаторов).

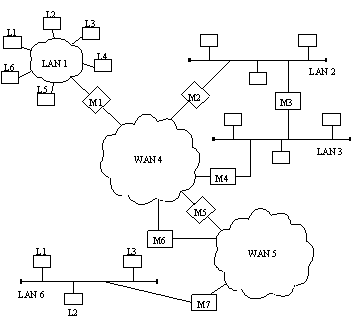

Структура интерсети, построенной на основе маршрутизаторов

M1, M2, . , M7 - маршрутизаторы LAN1, LAN2, LAN3, WAN4, WAN5, LAN6 - уникальные номера сетей в едином формате L1, L2, . - локальные номера узлов (дублируются, разный формат)

Рис. 1.11. Структура интерсети, построенной на основе маршрутизаторов

Построение графа связей между подсетями и выбор оптимального по какому-либо критерию маршрута на этом графе представляют собой сложную задачу. При этом могут использоваться разные критерии выбора маршрута - наименьшее количество промежуточных узлов, время, стоимость или надежность передачи данных.

Маршрутизаторы позволяют объединять сети с различными принципами организации в единую сеть, которая в этом случае часто называется интерсеть (internet). Название интерсеть подчеркивает ту особенность, что образованное с помощью маршрутизаторов объединение компьютеров представляет собой совокупность нескольких сетей, сохраняющих большую степень автономности, чем несколько логических сегментов одной сети. В каждой из сетей, образующих интерсеть, сохраняются присущие им принципы адресации узлов и протоколы обмена информацией. Поэтому маршрутизаторы могут объединять не только локальные сети с различной технологией, но и локальные сети с глобальными.

Маршрутизаторы не только объединяют сети, но и надежно защищают их друг от друга. Причем эта изоляция осуществляется гораздо проще и надежнее, чем с помощью мостов/коммутаторов. Например, при поступлении кадра с неправильным адресом мост/коммутатор обязан повторить его на всех своих портах, что делает сеть незащищенной от некорректно работающего узла. Маршрутизатор же в таком случае просто отказывается передавать "неправильный" пакет дальше, изолируя дефектный узел от остальной сети.
