1. Типовой состав оборудования [локальной> <сети>

Фрагмент вычислительной <сети> (рис. 1.7) включает основные типы коммуникационного оборудования, применяемого сегодня для образования <локальных> <сетей> и соединения их через глобальные связи друг с другом. Для построения <локальных> связей между компьютерами используются различные виды кабельных систем, сетевые адаптеры, концентраторы-повторители, мосты, коммутаторы и маршрутизаторы. Для подключения <локальных> <сетей> к глобальным связям используются специальные выходы (WAN-порты) мостов и маршрутизаторов, а также аппаратура передачи данных по длинным линиям - модемы (при работе по аналоговым линиям) или же устройства подключения к цифровым каналам (TA - терминальные адаптеры <сетей ] ISDN, устройства обслуживания цифровых выделенных каналов типа CSU/DSU и т.п.).

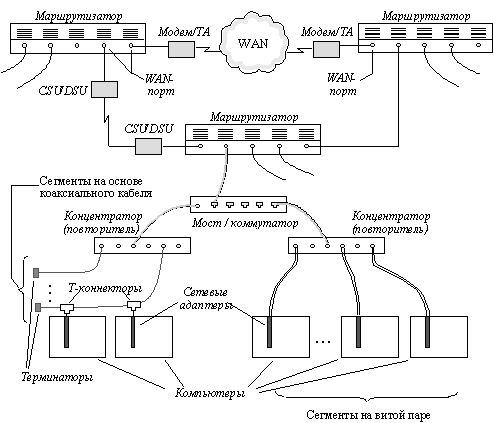

Фрагмент сети

Рис. 1.7. Фрагмент сети

2. Роль кабельной системы

Для построения локальных связей в вычислительных сетях в настоящее время используются различные виды кабелей - коаксиальный кабель, кабель на основе экранированной и неэкранированной витой пары и оптоволоконный кабель. Наиболее популярным видом среды передачи данных на небольшие расстояния (до 100 м) становится неэкранированная витая пара, которая включена практически во все современные стандарты и технологии локальных сетей и обеспечивает пропускную способность до 100 Мб/с (на кабелях категории 5). Оптоволоконный кабель широко применяется как для построения локальных связей, так и для образования магистралей глобальных сетей. Оптоволоконный кабель может обеспечить очень высокую пропускную способность канала (до нескольких Гб/с) и передачу на значительные расстояния (до нескольких десятков километров без промежуточного усиления сигнала).

В качестве среды передачи данных в вычислительных сетях используются также электромагнитные волны различных частот - КВ, УКВ, СВЧ. Однако, пока в локальных сетях радиосвязь используется только в тех случаях, когда оказывается невозможной прокладка кабеля, например, в зданиях, являющихся памятниками архитектуры. Это объясняется прежде всего недостаточной надежностью сетевых технологий, построенных на использовании электромагнитного излучения. Для построения глобальных каналов этот вид среды передачи данных используется шире - на нем построены спутниковые каналы связи и наземные радиорелейные каналы, работающие в зонах прямой видимости в СВЧ-диапазонах.
