В результате съемки получилось 12 листов карты М 1:500 следующей номенклатуры:
У-36-119-67 У-36-119-68 У-36-119-69 У-36-119-70
У-36-119-83 У-36-119-84 У-36-119-85 У-36-119-86
У-36-119-99 У-36-119-100 У-36-119-101 У-36-119-102
2. Метод создания планового обоснования крупномасштабных топографических съёмок.
2.1. Построение плановых геодезических сетей сгущения IV класса, 1 и 2 разряда.
Основой топографических съемок являются пункты государственной сети 1,2,3 и 4 классов, а так же пункты нивелирных сетей I,II,III,IV классов. При съемке масштаба 1:5000 среднюю плотность пунктов государственной геодезической сети доводят до одного пункта триангуляции, или полигонометрии на 20-30 км2. Однако количество этих пунктов, как правило, недостаточно для провидения крупномасштабных съемок.
Плановая положение пунктов геодезических сетей (x; y) можно определить двумя основными способами: астрономическим и геодезическим.
Астрономический метод - это определение географических координат в каждой точке независимо от других точек из наблюдения небесных светил.
Геодезический метод - координаты точек получают приложение на местности геодезических построений (триангуляции, полигонометрии и т.д.). В этом случае получаются координаты геодезических точек.
Триангуляция: система треугольников, в которых измерены все углы. Элемент сети - треугольник с измеренными углами. Если в треугольнике ABC известна сторона и три угла то две другие стороны можно вычислить по теореме синусов.
B AB*sinB AB*sin A
AC = ------------; BC= --------------
sin C sin C
A C
Если имеется цепочка треугольников, то в треугольниках прилегающих к ABC можно аналогично вычислить стороны, если известны все три угла.
B D
 |
A C
 |
Тирлатерация : если в треугольнике ABC вместо углов измерить все его стороны, то сеть состоящая из таких треугольников в которых углы, а затем координаты, получают из тригонометрических вычислений.
Линейно-угловые сети - наиболее жесткий вид сети, измеряются все углы и все стороны, определяемые элементы сети вычисляют по измеренным углам или по измеренным длинам, или совместного их использования.

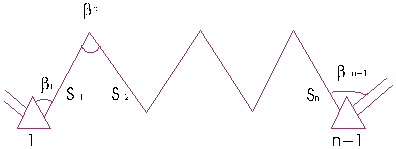

Полигонометрия: это геодезическое построение, представляющее собой ломаную линию, или систему ломаных линий, которой измеряются длины сторон и углы поворота.
Одиночных ход:
b1, .,bn+1 - при.
Чтобы получить координаты теодолитного хода надо знать:
x1,y1; xn+1,yn+1; an ,ak
такая схема с одним исходным направлением используется для наглядности и математической обработки.
Обычно:
Система ходов с узловой точкой:
В системах с двумя узловыми точками:
Сплошная сеть содержит один или несколько полигонов. Полигонометрию делят на магистральную и параллактическую, в зависимости от того, как измеряются стороны ходов. Если стороны полигонометрических ходов (сети) измеряют непосредственно (проволокой) - полигонметрия магистральная. Один из видов магистральной полигонометрии: дальномерная (светодальнамерная). Если по каким-либо причинам ряд сторон нельзя измерить непосредственно, то строят на местности “В”. С точек хода измеряют параллактические углы j1 j2 (теодолитом).
Если обозначим АВ через d (АВ=d).
АО = d1; ОВ = d2 ;
b j1
d1 = ---- * ctg ---- ;
2 2
b j2
d2 = ---- * ctg ---- ;
2 2
b j1 j2
d = ----- (ctg ----- + ctg ----- )
2 2 2
Требование: это один из методов построения геодезических сетей. IV класс, I и II разряд относят к сетям сгущения. При этом IV класс относится к сетям сгущения тогда, когда развивается на объектах крупномасштабных съемках. При этом сеть 4-го класса создают с пониженной точностью по отношению к государственной полигонометрии IV класса. Если прокладываются параллельные ходы;
