Рис. 10

а) определение изгибов конструкций , установленных вертикально (или с небольшим наклоном).

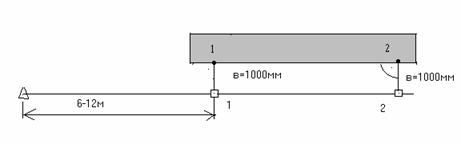

Производится на стенде, монтажной площадке или после монтажа. Вдоль конструкции разбивается линия параллельная боковой грани в нижней части. Для этого неперпендикулярно низу конструкции в точках 1 и 2 (рис. 11) с помощью нивелирной рейки откладываются и закрепляются на колышках гвоздями отрезки равные b=500 или 1000 мм.

Рис. 11

На расстоянии 6-12 метров от точки 1 (или 2) в створе линии устанавливает теодолит и центрируется над продолжением данной линии. Продолжение линии от точки Т разбивается с помощью теодолита, установленного над точкой 2¢и ориентированного натянутой на точку 1¢или с помощью струны, натянутой от точки 2¢через точку 1¢и закрепленной в точке Т. после закрепления створа в точке Т устанавливают теодолит, последовательно центрируют и приводят в рабочее положение (способ приближений). Наводят пересечение сетки на точку 2¢. Изменяя фокусировку трубы проверяют, что бы пересечение сетки находилось на точке 1¢. Если теодолит центрирован в точке Т с ошибкой d, то смещение точки 1 и створа составит d/2. Допускается нестворность не более 1 мм. Если это условие выполняется, устанавливаем рейку перпендикулярно створу (поверхность плиты) в точках 1, 2, 3, 4, 5 и последовательно берем отсчеты пол методике бокового нивелирования ( аі ).

Для контроля отсчеты берут при КЛ и КП теодолита. За окончательное принимают среднее значение из двух отсчетов. Затем вычисляют полусуммы (а4 + а5 )/2 и (а2 + а4 )/2. Если изгиб отсутствует должно соблюдатся равенство

(а4 + а5 )/2 = (а2 + а4 )/2 = а3

Допускается неравенство в пределах 2 мм (за счет ошибок измерений).

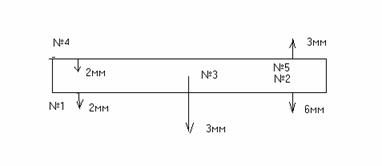

При больших расхождениях вычисляют величины изгибов по формулам аі - а3 . данные контроля показывают на исполнительном чертеже (схеме) в масштабе 1:100 (рис. 12) .

Рис. 12

б) определение изгибов конструкции относительно горизонтальной

Маркировка точек производится аналогично ранее рассмотренному способу или в виде сетки квадратов (прямоугольников) со сторонами 1 м, если это предусмотрено проектом. Нивелирование точек производится верным способом (как при нивелировании поверхности по квадратам): а1, а2 , а3 , а4 , а5, …

Для контроля отсчеты берут дважды ( с измерением горизонта инструмента) . допускает расхождение +2 , за окончательное значение принимают среднее из двух отсчетов. Кривизна (изгиб) вычисляется относительно центра тяжести:

(а1 - а3 ); (а2 - а3 ); (а4 - а3 ); (а5 - а3 ).

Если (а1 + а5 ) - (а2 + а4 ) ¹0 имеется изгиб конструкции , при величине более 10 мм конструкция бракуется.

Для повышения точности взятия отсчетов по рейке рекомендуется использовать закрепленную рейке металлическую линейку с миллиметровыми делениями, середина которой должна находится на пересечении сетки нитей. Крепление осуществляется клеющей лентой.

5. ГЕОДЕЗИЧЕСКИЙ КОНТРОЛЬ ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОЙ ОСИ ДЫМОВЫХ ТРУБ В СЛОЖНЫХ УСЛОВИЯХ НАБЛЮДЕНИЙ.

Цель задания:изучить методику геодезического контроля пложения вертикальной оси дымовой трубы в сложных условиях строительства и эксплуатации.

Приборы и принадлежности: теодолит Т5 (Т2), штатив, рейка, буссоль, микрокалькулятор, рабочая тетрадь, журнал измерений.

Геодезический контроль положения вертикальной оси высотных сооружений башенного типа ( дымовые трубы, телебашни, мачты, копры и др.) выполняют из опорных пунктов геодезической сети, создаваемой на строительной площадке. Очень часто опорные пункты оказываются уничтоженными, а создать новую сеть бывает затруднительно, в таких условиях предлагается следующая методика І 1 І геодезического контроля положения вертикальной оси на примере конической дымовой трубы высотой Н=90 метров. (Для учебных целей дается с некоторыми упрощениями).

Методика наблюдений.

Пусть точка N – центр нижнего сечения сооружения, точка V – центр верхнего, контролируемого сечения (рис. 13). Требуется определить отклонение Q=NV и азимут отклонения aQ. Отклонения вызванные наклоном фундамента, называют креном.

Для выполнения поставленной задачи вокруг дымовой трубы закрепляют два опорных пункта 1 и 2 на расстоянии от центра N не ближе высоты сооружения. Места закладки опорных пунктов необходимо выбирать не ближе 3-х метров от металлических предметов. Угол засечки g выбранными направлениями N 1 и N2 должен быть не менее 30° и не более 150°. наблюдение следует выполнять в безветренную погоду, в пасмурные дни или утром – до 10 часов.
