Детальная разбивка выполняется от перенесенных в натуру основных осей. Допустим, имеется здание, ось фундамента которого А/1 – А/10 разбита в натуре. От этой оси разбивают оси внешнего контура здания 1-1, Д-Д, и 10-10, для чего теодолитом и мерной лентой (рулеткой) строят прямоугольник А/1 – Д/1 + Д/10 – А/10. Принимая во внимание то, что торцевые оси имеют, как правило, не большие длины, то прямые углы достаточно построить теодолитом Т-30 при двух положениях круга.
Контролем построения может служить равенство диагоналей, величину которых находят из теоремы Пифагора. Из-за ошибок угловых и линейных измерений расхождения диагоналей между собой и в сравнении с вычисленной не должны отличатся более чем на 2-3 см. вершины прямоугольника закрепляют кольями, в верхние срезы которых забивают гвозди.
После разбивки прямоугольника на расстояние 4-5 м параллельно сторонам его провешивают линии. По этим линиям через 2,5 – 3 м устанавливают столбы диаметром 12-14 см и высотой 1,5 –3,0 м. Столбы не должны попадать на оси здания . С внешней стороны к столбам прибиваются обрезные доски толщиной 25-40 мм так, чтобы верхние кромки их располагались горизонтально. Это достигается при помощи нивелира. Построенное таким образом ограждение называется обноской.
Иногда обноски делают не сплошные , а в виде отдельных скамеек , расположенных в необходимых местах, т.е. по углам здания на створах продольных и поперечных осей.

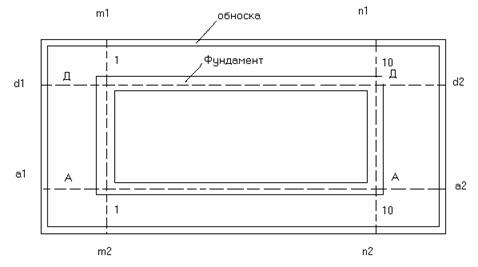

Для вынесения главных осей на обноску с теодолитом становятся в одну из вершин прямоугольника, например в точку А/1 (рис. 8), центрируют инструмент, устанавливают алидаду на отсчет 0°по лимбу, трубу наводят на точку А/10 и лимб закрепляют.
 |
Поднимают зрительную трубу до верха доски обноски и в визирной плоскости забивают гвоздь а2 . Затем установить на лимбе отчет 180°, таким же путем намечают на обноске точку и забивают в нее гвоздь.
Повернув алидаду , наводят трубу на точку Д/1 и забивают гвозди на обноске в точках m 1 и m 2, при этом отсчеты на лимбе должны соответствовать 90°и 270°, таким образом оси А-А и 1-1 будут вынесены на обноску
Затем устанавливают теодолит в точке Д/10 и анологичным путем выносят две другие оси (Д-Д и 10-10) .
Основные разбивочные работы завершают закреплением осей за пределами будущего котлована, так как при его разработке все габаритные точки будут уничтожены. Для этого в створе основных осей закладывают специальные осевые знаки 1 и теодолитом, установленным в точках А/1 и Д/10 или а/10 и д/1, передают основные оси на знаки, где их фиксируют на металлической пластине крестообразной насечкой. Знаки закладываются в местах, где будет обеспечена их сохранность (конструкция знаков приведена в СниПе 3.01.03-84).

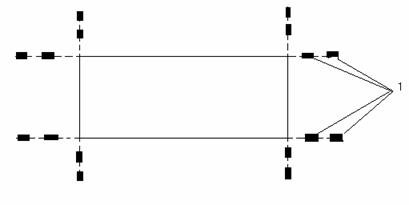

Оси закрепляют по обе стороны от габаритов сооружения не менее, чем двумя знаками (рис.9). Знаки привязывают промерами к местным предметам.
 |
Детальная разбивка по высоте осуществляется от главной высотной основы, составляющей знаки , абсолютные высоты которых определяют проложением нивелирных ходов ІІс , ІІІс и ІVс классов. От этой основы на строительную площадку передают в виде нивелирного хода трех высотных реперов. Проектные в район строящегося здания передаются от указанных выше реперов как ранее рассмотренная задача «Вынос точки с заданной отметкой». Величину выносимой отметки задает преподаватель.
4.КОНТРОЛЬ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ
КОНСТРУКЦИЙ.
Выполняется при изготовлении конструкции при поступлении их на строителый объект с целью установления их фактических размеров и имеющих место отклонений. Для измерений используются металлические рулетки, линейки, угольники , теодолит, нивелир, нивелирная рейка.
При контроле геометрических параметров плоских железобетонных конструкций –панелeй, измеряют длину l , ширину(высоту) h , толщину p, длины диагоналий d. При размерах конструкции не привышающих 2 х 6 м плоскостность конструкции определяется относительно вертикальной и горизонтальной плоскостей в 5 точках. В первом случае с помощью теодолита методом бокового нивелирования , во втором с помощью нивелира – геометрическим нивелированием. Определение изгибов проводится предварительно намеченных карандашом точках (рис. 10).
 |
