Описание работы электрической схемы охранного устройства

Страница: 9/15

Рис. 4.5. Структурная схема 1008ВЖ10 :

Блок формирования выходных сигналов

ОЗУ 32x4 бит

13

14 12

15

16 18

3

4 18

5

17

11 2

генератор

11 1

10 6

7 8 9

4.2.5. Микросхема КР1064ПП1.

В настоящее время АО «Светлана» в г.С.-Петербурге выпускает специализированную микросхему вызывного устройства КР1064ПП1 (зарубежный аналог – L3240 фирмы «SGS-THOMSON»). Микросхема генерирует сигнал с двумя периодически переключающимися частотами (с соотношением 1,38) и непосредственно управляет пьезоэлектрическим излучателем. Встроенный гистерезис блокирует возможность ошибочного запуска от помех в линии и импульсов номеронабирателя.

Напряжение включения ИС – в пределах 12,1÷13,1 В.

Напряжение выключения - 7,9÷8,9 В.

Ток вызова без присоединённой нагрузки Iсс 1,8 мА.

Амплитуда выходного напряжения Uвых.= (Ucc- 5) В.

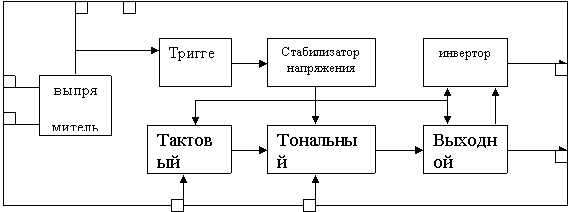

Рис. 4.6. Структурная схема ИС КР1064ПП1.

Назначение выводов ИС КР1064ПП1 :

Вывод ИС

Обозначение

Назначение выводов ИС

1

2

3

4

5

6

7

8

LN1

0V

C

R

UOT1

OUT2

U

LN2

Вход напряжения переменного тока.

Общий вывод.

Вывод подключения конденсатора, управляющего переключениями частот, fпер.= 750/С (нФ).

Вывод подключения резистора, управляющего тоном звуковой частоты, f1=3,56x104/R(кОм); f2=f1/1,38.

Выход напряжения звуковой частоты.

Инверсный выход напряжения звуковой частоты.

Напряжение питания. (Ucc< 32 В).

Вход напряжения переменного тока.

Рис.4.7. Схема включения ИС ВУ КР1064ПП1.

5. Конструкторско-технологическая часть.

5.1. Разработка конструкции устройства.

Печатная плата охранного устройства является основным элементом при проектировании РЭА. Она объединяет печатные узлы и другие элементы. Разработку конструкции печатной платы можно производить исходя из базовых несущих конструкций, то есть исходя из размеров корпуса стандартного кнопочного телефона-трубки, величина которых, независимо от производителя, отличается незначительно, в зависимости от образцов. Это позволяет повысить коэффициент заполнения объема, уменьшить массу и габаритные размеры изделия. Таким образом, применяем пластмассовый корпус телефона-трубки, производством которых занимаются многие отечественные цеха по выпуску пластмассовой продукции.
