ЛАБОРАТОРНАЯ РАБОТА №2

ИССЛЕДОВАНИЕ РАБОТЫ ТРИГГЕРОВ В ИНТЕГРАЛЬНОМ ИСПОЛНЕНИИ

1. Цель работы

Целью работы является исследование особенностей работы универсальных триггеров в интегральном исполнении.

2. Основные теоретические положения

2.1. В настоящее время известно большое количество разных типов триггеров, изготавливаемых в виде интегральных микросхем. Как правило, это универсальные триггеры, т.е. триггеры, совмещающие в себе функциональные возможности нескольких более простых видов триггеров (например: RS- и D- триггеров, RS- и JK- триггеров и т.д.). Так, например, триггер, изображенный на рис.1, сочетает в себе возможности RS- и D- триггеров.

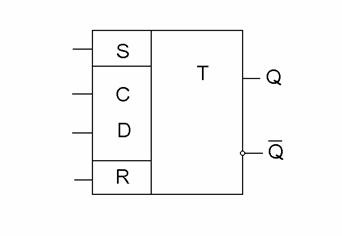

Рис.1

Запись информации в триггер данного типа производится по входу D. На вход С подаются импульсы синхронизации. Кроме того, триггер имеет вход установки “0” (R - вход) и вход установки “1” (S - вход).

2.2. Для управления работой триггера могут использоваться управляющие сигналы различных уровней. Так, вышеуказанный триггер (рис.1) срабатывает при подаче на входы S и R сигналов логической “1” (прямые входы). При управлении сигналом логического нуля “0” вводится специальное обозначение вывода или входа микросхем (рис.2).

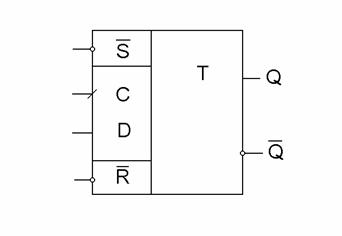

Рис.2

2.3. Вход синхронизации может быть как потенциальным (рис.1), так и динамическим (рис.2). Особенности работы триггеров с потенциальным и динамическим входом С отражены на временных диаграммах (рис.3, а) и б) соответственно).

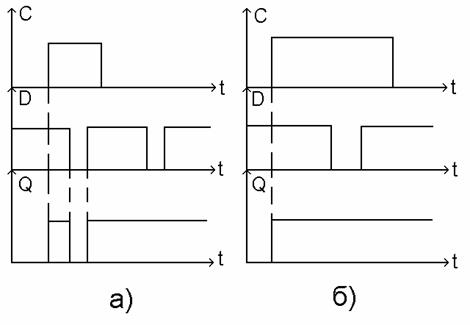

Рис.3

Как следует из рис.3, запись информации на триггер с потенциальным входом происходит при наличии на входе С уровня логической “1”. При этом изменение состояния триггера связано с поступлением сигналов на вход D. В динамическом триггере (рис.2) запись информации происходит по положительному фронту сигнала на входе С (переход из состояния “0” в состояние “1”). Существует тип триггеров, у которых запись информации осуществляется по отрицательному фронту сигнала на входе С (переход из состояния “1” в состояние “0”).

2.4. Работу триггера, как и других логических устройств, можно описать с помощью таблицы истинности. Таблица истинности триггера с потенциальным входом (рис.1) имеет вид, представленный ниже (табл.1).

2.4.1. Режим “хранение информации” означает, что триггер находится в состоянии, соответствующем предыдущему такту работы (управляющие сигналы отсутствуют.

Таблица 1

2.4.2. В режиме “Установка “1” и “Установка “0” универсальный триггер функционирует как стандартный RS-триггер. Комбинация входных сигналов R = = S = 1 является запрещенной, т.к. при этом оба выхода триггера устанавливаются в одно и тоже состояние , что противоречит нормальной работе логического устройства.
