Емкостные преобразователи

Страница: 6/7

В качестве измерительных цепей в емкостных преобразователях применяются делители напряжения, мостовые схемы, колебательные контуры и автогенераторы. Поскольку сигналы, снимаемые с емкостных преобразователей, малы, то измерительные цепи содержат усилители, а соединительные пропа­ла должны быть экранированы.

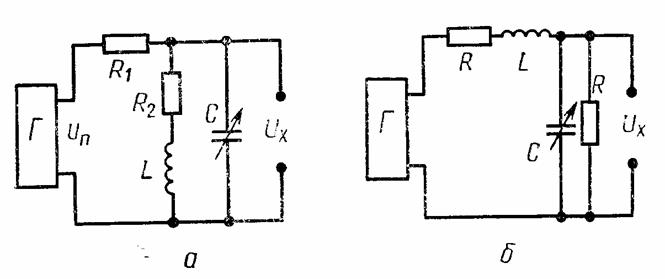

Рис. 9 Резонансные измерительные системы

Рис. 9 Резонансные измерительные системы

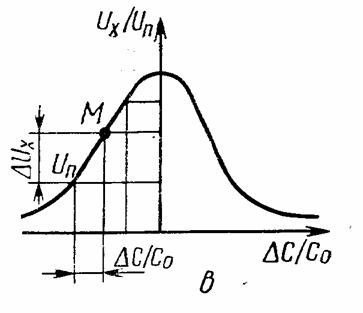

На Рис. 9 приведены измерительные цепи в виде параллельного (а) и последовательного (б) колебательных контуров, питаемых стабильным по амплитуде и частоте напряжением U, снимаемым с генератора Г. При изменении емкости C=C+C напряжение (Рис. 9, а) или ток (Рис. 9, б) в цепи резонансного контура будут меняться, достигая максимума при резонансе =l/. На склонах, резонансной кривой (Рис. 9, в) мелено выбрать участок, близкий к линейному, в середине которого выбирается рабочая точка М, соответствующая среднему значению емкости C преобразователя. При изменении емкости на напряжение на выходе будет меняться на .

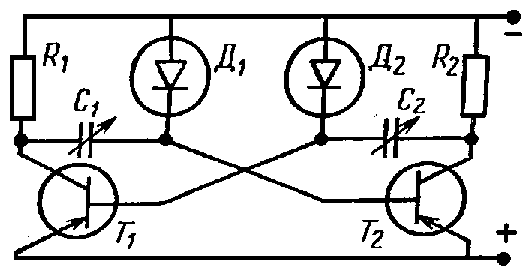

Емкостным преобразователь может быть элементом в схеме триггера. На Рис. 10 приведена схема мультивибратора, на выходе которого генерируется непрерывная последовательность импульсов.

Рис. 10 Схема триггера

При проектировании емкостных преобразователей следует обращать внимание на экранирование проводов, выбор изоляции электролиз, устранение поверстного сопротивления изоляции и выбор частоты питания. Чем выше эта частота, тем меньше выходное сопротивление, поэтому нередко частоту питания выбирают большой (до нескольких МГц).

ОБЛАСТЬ ПРИМЕНЕНИЯ

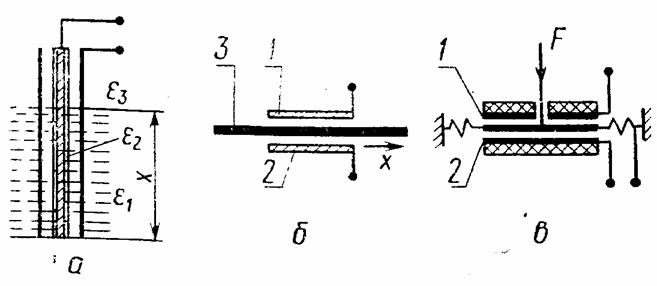

Конструктивные схемы емкостных преобразователей выполняются различных вариантах в зависимости от области применения (Рис. 11) При измерении уровней жидких и сыпучих тел находят применение цилиндрические или плоские конденсаторы (см. Рис. 11,а), емкость которых характеризуется уровнем х и зависит от диэлектрических проницаемостей жидкости , изоляции и воздуха .

Рис. 11 Схемы устройства емкостных преобразователей

Для измерения толщины х ленты 3 из диэлектрика с (см. Рис. 11, б) ее протягивают между электродами 1 и 2, расстояние межу которыми . Емкость конденсатора будет C=s/[(-x)/+x/, где -диэлектрическая проницаемость воздуха.

Для измерения малых перемещений (до единиц микрометров), а также точного измерения быстроменяющихся сил и давлений применяются дифференциальные емкостные преобразователи с переменным зазором (Рис. 11,в). Средний электрод конденсатора укреплен на упругом элементе (мембране, упругой пластинке, растяжках) между неподвижными электродами 1 и 2.

Рассматриваемая схема может быть использована в приборах уравновешивания. Для этого усиленный сигнал с конденсатора после фазочувствительного детектирования может быть подан на обкладки 1 и 2, вследствие чего на средний электрод будет действовать электростатическая сила, уравновешивающая измеряе­мую силу. На Рис. 11, г и д показаны схемы устройства емкостных преобразователей с переменной площадью. В схеме на Рис. 11, г диэлектрик 1 перемещается по стрелке, а в схеме на Рис. 11, д один из электродов 2 жестко связан с валом и совершает угловые перемещения относительно неподвижного электрода 1.
