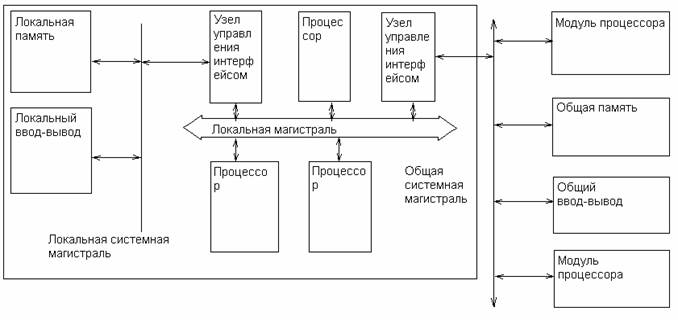

На рисунке показана типовая модульная структура системы, которую можно построить на базе микропроцессорных наборов К580 и К1810. Как видно из рисунка, возможны системные и локальные магистрали, объединяющие несколько процессоров. Микропроцессоры всегда связаны с локальной магистралью, а запоминающие устройства, устройства ввода-вывода и модули процессора – с системной магистралью. Локальная магистраль реализуется микропроцессором К1810ВМ86 и координирует работу нескольких процессоров и сопроцессоров. Так в модуле центрального процессора МЦП-16 микроЭВМ СМ 1810 локальная магистраль связывает микропроцессор К1810ВМ86 и сопроцессор i8087. Системная магистраль состоит из пяти наборов сигналов: адреса, данных, управления, прерывания арбитража. Интерфейс И41 – пример общей системной магистрали, которая позволяет координировать работу модулей, выполняющих различные функции. Возможна также локальная системная магистраль, не выходящая за пределы модуля процессора, но позволяющая присоединять дополнительные устройства непосредственно к процессору. Она недоступна со стороны модулей системы, объединенных общей системной магистралью. Локальная системная магистраль разгружает общую и позволяет процессорному модулю осуществлять обмен информацией со своими устройствами, освобождая общую системную магистраль для работы с другими модулями. Таким образом, процессоры, узлы управления интерфейсами, объединенные локальной магистралью, и устройства, объединенные локальной системной магистралью (в данном случае локальная память и локальный ввод вывод), образуют модуль процессора. Простейший модуль состоит из микропроцессора, узла управления локальным интерфейсом, объединяющим локальную память и управления локальными устройствами ввода- вывода. Описанная структура построения используется при проектировании одноплатных ЭВМ, не имеющих возможностей расширения. На рис. Показан модуль процессора, предназначенный для работы в расширяемой модульной многопроцессорной системе. Узлы управления общей системной магистралью обеспечивают доступ модуля к общей памяти и обмен информацией с другими процессорными модулями. Если в системе имеется несколько процессоров, то все запоминающие устройства и устройства ввода-вывода, подсоединенные к общей системной магистрали, доступны процессорным модулям. Арбитры магистрали КР1810ВБ89 в каждом модуле процессора обеспечивают доступ модулей к общей системной магистрали, следовательно, к общей памяти и устройствам ввода - вывода.

Архитектура микроЭВМ

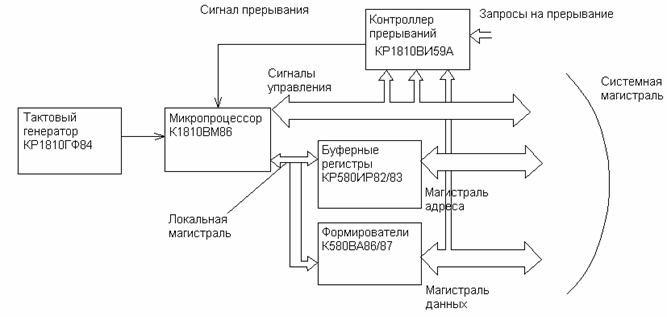

Значительно чаще используется минимальный режим работы с разделением магистрали адреса-данных. На рис. 2 показана схема реализации этого режима. Два буферных регистра КР580ИР82/83 позволяют получить доступ к памяти объемом 64 Кб. Добавив третий буферный регистр, объем можно увеличить до 1 Мб. Этот режим работы позволяет эффективно использовать компоненты из микропроцессорного набора К580. Формирователи КР580ВА86/87 могут объединять по схеме ИЛИ магистрали данных от нескольких источников информации. Контроллер прерываний КР1810ВИ59А обеспечивает реакцию процессора на любой из восьми возможных запросов на прерывание, при этом не требуется опрашивать регистры состояний источников прерываний, так как контроллер формирует код переданного микропроцессору источника прерывания. Минимальный режим работы набора К1810 широко применяется при проектировании персональных ЭВМ.
