Содержание
стр.
Введение .
1. Исходные данные
2. Спецификация сборных элементов .
3. Грузозахватные приспособления .
4. Крепежно-выверочные устройства и приспособления .
5. Калькуляция трудовых затрат
6. Выбор монтажных кранов
7. Технико-экономические показатели монтажных кранов и выбранного способа монтажа.
8. Выбор и обоснование методов монтажа
9. Особенности производства монтажных работ при отрицательных температурах
10. Техника безопасности .
11. Указания по контролю качества
Используемая литература
Введение
В курсовой работе описываются строительно-монтажные работы по возведению одноэтажного промышленного здания, каркас которого состоит из металлических конструктивных элементов. Условно принято, что нулевой цикл работ уже завершен. Монтаж ведется в соответствии с проектом производства монтажных работ (ППМР). Монтаж ведется с приобъектного склада. Строительные конструкции доставляются на объект с завода-изготовителя автомобильным транспортом.
При организации монтажных работ учитываются конструктивные особенности объекта, последовательность монтажа, трудовые затраты, сроки сдачи в эксплуатацию. Работы ведутся в соответствие со СНиП 3.01.01-85 «Организация строительного производства», СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением требований техники безопасности согласно со СНиП «Техника безопасности в строительстве».
1. Исходные данные
Здание одноэтажное промышленное с металлическим каркасом.
Длина здания — 108м.
Ширина здания — 72м.
Пролет — 18м
Шаг крайних колонн — 12м.
Шаг средних колонн — 12м.
Отметка до низа стропильных конструкций — 15,3м.
Грузоподъемность мостовых кранов — 50т.
Уклон ферм покрытия — 3,5% .
2. Спецификация сборных элементов
3. Грузозахватные приспособления.

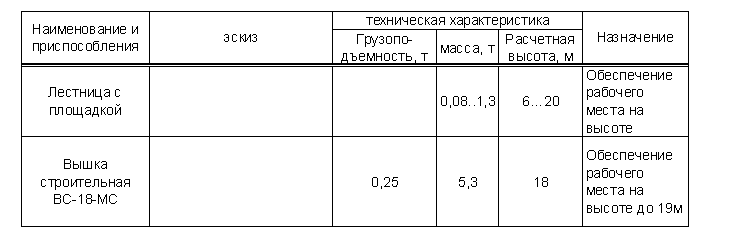

4.
Крепежно-выверочные устройства и приспособления
|
№ п/п |
Наименование |
Эскиз |
Техническая характеристика |
Назначение | ||
|
груз-ть, т |
масса, т |
высота, т | ||||
|
1 |
Расчалка (ПИ Промстальконструкция, Новосибирский филиал) №2008-09 |
0,098 |
Временное крепление устанавливаемых конструкций (колонн, ферм, балок и др.) | |||
|
2 |
Инвентарная распорка (ПИ Промстальконструкция) |
0,1 |
Временное крепление стропильных ферм при шаге 12 м | |||
5. Калькуляция трудовых затрат.
6. Выбор монтажных кранов
Руководствуясь тем, что ведется монтаж одноэтажного здания, а также тем, что время одной стоянки крана невелико, для производства работ выбираем самоходный стреловой кран.
Выбор осуществляется по следующим параметрам:
Q — грузоподъемность, т.
— высота подъема головки стрелы, м.
— минимальный вылет стрелы, м.
— минимальная длина стрелы, м.
Причем
,
