2.Снеговая нагрузка:
|
|
В данном случае снег представляет собой не прямоугольную, а треугольную эпюру нагружения и начинает действовать на расстоянии 3.5(м) от края пролёта(в месте касания прямой с осью арки под углом 50[ПР1]º к горизонтали).
3.Ветровая нагрузка:
|
|
Давление ветра считаем направленным нормально к хордам полуарок.
|
|

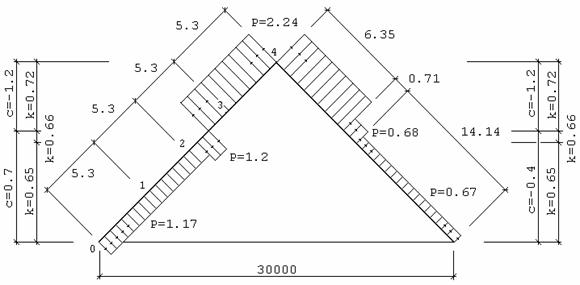

Ветровая нормативная нагрузка на левой части пролёта:
1) P=0.27·0.7·6·0.65=0.732(кн/м)
2) P=0.27·0.7·6·0.66=0.744(кн/м)
3) P=0.27·(-1.2)·6·0.72=-1.4(кн/м)
Ветровая расчётная нагрузка на левой части пролёта:
1) P=0.732·1.6=1.17(кн/м)
2) P=0.744·1.6=1.2(кн/м)
3) P=-1.4·1.6=-2.24(кн/м)
Ветровая нормативная нагрузка на правой части пролёта:
1) P=0.27·(-0.4)·0.65·6=-0.42(кн/м)
2) P=0.27·(-0.4)·0.66·6=-0.43(кн/м)
3) P=0.27·(-1.2)·0.72·6=-1.4(кн/м)
Ветровая расчётная нагрузка на правой части пролёта:
1) P=-0.42·1.6=-0.67(кн/м)
2) P=-0.43·1.6=-0.688(кн/м)
3) P=-1.4·1.6=-2.24(кн/м)
Вычисляем внутренние усилия в расчётных сечениях арки.
1.Постоянная нагрузка:
Расчётная погонная нагрузка: P=1.536·6=9.22(кн/м)
Вычисляем опорные реакции:
|
|
|
|
Вычисляем внутренние усилия:
2.Снеговая нагрузка:
Находим опорные реакции:
|
|
Вычисляем внутренние усилия:
|
|
3.Ветровая нагрузка:
Находим опорные реакции:
|
|
Вычисляем внутренние усилия:
|
|
Составляем сводную таблицу расчетных усилий.
Конструктивный расчёт.
Учитывая уникальный характер здания по степени ответственности, для изготовления арок принимаем пиломатериал из древесины сосны 1-го сорта толщиной 4.2см. Коэффициент надёжности по назначению γn=1. Оптимальная высота поперечного сечения арки будет: h=l/45=6000/45=133(см). Согласно СНиП при h>120см, δст=4.2см коэффициенты условий работы будут: mб=0.8; mсл=0.95; mгн=1; соответственно расчётное сопротивление сжатию и изгибу:Rс=Rи=0.8·0.95·1·16/1.0=12.2(Мпа).
Для определения поперечных размеров сечения арки принимаем h/b=5.5; ξ=0.65 и определяем высоту и ширину сечения арки h=1285мм и b=1285/5.5=234@240мм.
Принимаем поперечное сечение арки b×h=240×1344мм из 32 слоёв толщиной 42мм.
Расчёт арки на прочность:
|
|
