Деревянные конструкции

Страница: 7/9

Клеи должны быть прочными, водостойкими, долговечными, технологичными. К основным технологическим показателям клея относятся вязкость и жизнеспособность.

2. Какой метод принят для расчета деревянных конструкций, его сущность ?

Расчет по предельным состояниям. Предельным называется такое состояние конструкций за пределами которого дальнейшая эксплуотация не возможна. Два вида предельных состояний: 1)по несущей способности (прочности, устойчивости), 2) по деформациям (прогибам, перемещениям). Расчет по первому предельному состоянию производится на расчетные нагрузки, а по второму– на нормативные.

3. Как определить модуль упругости клееной древесины при изгиде?

, где f– прогиб образца

p– степень загружения

4. Как экспериментально определяются нормальные напряжения в балке при изгибе?

– разность отсчетов; – база прибора; М– цена деления прибора

5. Какие формы разрушения могут быть в клеедощатой балке?

а) разрушение по клеевому шву от действия косательных напряжений.

б) разрушение балки от действия локальных напряжений.

6. Почему экспериментальные данные отличаются от теоретических?

Т.к. древесина анизотропная и имеет пороки, а теоретические данные получены для идеализированного материала.

Лабораторная работа № 5

Испытание металлодеревянной фермы.

Цель работы: определить усилия в стержнях и прогибы узлов фермы под действием расчетной нагрузки.

7. характеристика образца фермы

Верхний пояс и решетка фермы изготовлена из брусков, а нижний пояс – из металлических уголков. Бруски верхнего пояса в узлах 2, 4, 6 сопрягаются через металлические вкладыши с эксцентриситетами, позволяющими прикладывать внеузловую нагрузку.

Рис. 20. Конструкция и схема испытания металлодеревянной фермы.

8. Теоретический расчет фермы

Ферма загружается симметрично двумя сосредоточенными силами в соответствии со схемой, приведенной на рис. 20. Усилия в стержняхфермы от действия нагрузки Р=1 определяется одним из способов строительной механики или путем построения диаграммы Максвелла-Кремона.

Рис. 21. Схема усилий в стержнях фермы.

построение диаграммы максвела-кремона

(от единичной нагрузки)

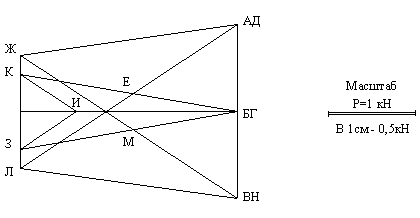

Рис. 22. Диаграмма Максвела-Кремона.

Табл. №6

В решетке наиболее нагруженным является опорный сжатый раскос А-2. Для его расчета определяем гибкость.

где lo – расчетная длина;

r – радиус инерции для прямоугольного сечения.

По СНиП II-25-80 п. 4.3

Т.к. l=50,46<70, то

Расчетная несущая способность опорного раскоса:

Из растянутых элементов решетки наиболее напряженным является раскос С-2; расчетная несущая способность:

Нагрузка на ферму:

Стержень 3-4 верхнего пояса внецентренно сжат под действием усилия N и эксцентриситета e.

Расчетная несущая способность сжато-изгибаемого элемента:

Из найденных значений Р за расчетную нагрузку принимаем минимальное: Р=4,96 кН.

9. Испытание опытного образца фермы

Испытание фермы производится на балочном испытателе. Нагрузка создается гидравлическими домкратами. Для определения усилий в наиболее нагруженных стержнях фермы изменяются при помощи тензометров. Прогибы измеряются при помощи прогибомеров с ценой деления 0,01мм.

Табл. №7
