3. Теплотехнічний розрахунок огороджуючої конструкції

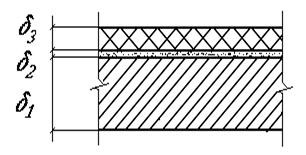

d1 – фасадне лицювання – 20 мм;
d2 – стіна – 300 мм;
d3 – товщина штукатурки – 12 мм.
Матеріал зовнішніх стін – бетон на домених шлаках – 1400 кг/м3;
Розчин для внутрішніх штукатурних робіт – цементно-шлаковий – 1400 кг/м3;
Матеріал фасадного лицювання – керамічна плитка – 1600 кг/м3.
Визначаємо термічний опір огородження по формулі
Визначаємо масивність конструкції по формулі
так, як D =5.76 лежить в межах від 4.01…7 то ця конструкція відноситься до 3 групи масивності – середня масивність.
Так як конструкція середньої масивності то ми приймаємо температури найхолоднішої триденки
°С
Визначаємо необхідний опір теплопередачі
Визначаємо загальний опір огороджувальної конструкції за формулою
Порівнюємо
<
- умова виконується.
4. Теплотехнічний розрахунок горищного покриття
d1 – плита покриття;
d2 – пароізоляція;
d3 – утеплювач.
Утеплювач – плити мінераловатні жорсткі на бітумному зв’язуючому – 350 кг/м3.
|
Утеплювач: r =350 кг/м3 l =0.087 S =1.32 |
Рубероїд: r =600 кг/м3 l =0.15 S =3.06 |
Перекриття:r=2500 кг/м3 l =1.75 S =16.1 d =220 |
Визначаємо опір теплопередачі
Визначаємо необхідний опір теплопередачі
Визначаємо необхідну товщину утеплювача за формулою
беремо дві плити товщиною 50 і 40 мм.
Переводимо отриману товщину утеплювача до стандартного значення
Визначаємо теплову інерцію конструкції за формулою
.
Визначаємо загальну товщину
5. Література
1. СНиП 2.01.01-82 “Будівельна климатологія і геофізика” Москва – 1983 р.
2. СНиП 2.01.07-85 “Навантаження та вплив” Москва – 1985 р.
