Толстый коаксиальный кабель, используемый Ethernet, имеет диаметр 0.4 дюйма и волновое сопротивление 50 Ом. Иногда этот кабель называют "желтым кабелем". Это самый дорогостоящий из рассматриваемых нами кабелей. Институт IEEE определил спецификацию на этот кабель - 10BASES.

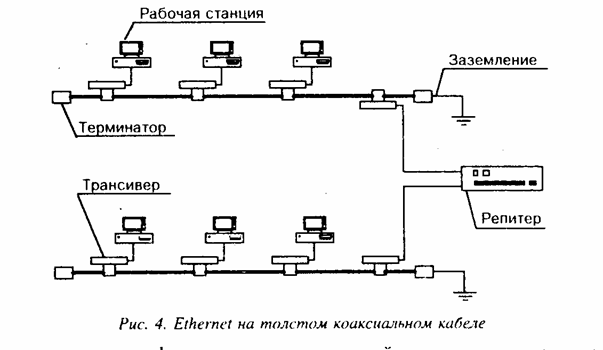

На рис. 4 схематически изображена локальная сеть на основе толстого коаксиального кабеля.

Здесь приведена конфигурация сети, состоящей из двух сегментов, разделенным репитером. В каждом сегменте находятся 3 рабочие станции.

Каждая рабочая станция через сетевой адаптер (установлен на материнской плате компьютера и на рисунке не показан) специальным многожильным трансиверным кабелем подключается к устройству, называемому трансивером. Трансивер служит для подключения рабочей станции к толстому коаксиальному кабелю.

На корпусе трансивера имеется 3 разъема: два - для подключения толстого коаксиального кабеля, и один - для подключения трансиверного кабеля.

В таблице 2 перечислены устройства, необходимые для подключения рабочей станции к толстому коаксиальному кабелю.

К сожалению, длина одного сегмента ограничена, и для толстого кабеля не может превышать 500 метров. Если общая длина сети больше 500 метров, ее необходимо разбить на сегменты, соединенные друг с другом через специальное устройство - репитер.

На рисунке изображены два сегмента, соединенные репитером. При этом общая длина сети может достигать одного километра.

Между собой трансиверы соединяются отрезками толстого коаксиального кабеля с припаянными к их концам коаксиальными Оборудование для подключения рабочей станции к толстому коаксиальному кабелю Ethernet разъемами.

Таблица 2.

Сетевой адаптер

Вставляется в материнскую плату компьютера

Трансиверный кабель

Многожильный экранированный кабель, соединяет сетевой адаптер с трансивером

Трансивер

Соединяется трансиверным кабелем с сетевым адаптером, имеет два коаксиальных разъема для подключения к толстому кабелю

На концах сегмента подключены специальные заглушки - терминаторы. Это просто коаксиальные разъемы, в корпусе которых установлен резистор с сопротивлением 50 Ом.

Корпус одного из терминаторов должен быть заземлен. В каждом сегменте сети можно соединять только один терминатор.

Таблица 3.

Максимальная длина сегмента

500 м

Максимальное количество сегментов в сети

5

Максимальная длина сети

2.5 км

Максимальное количество станций, подключенных к одному сегменту (если в сети есть репитеры, то они тоже считаются как рабочие станции)

100

Минимальное расстояние между точками

Подключения рабочих станций

2.5 м

Существуют и другие ограничения кроме максимальной длины коаксиального кабеля.

Ограничения для Ethernet на толстом кабеле

Кроме ограничения на длину сегмента существуют ограничения на максимальное количество сегментов в сети (и, как следствие, на максимальную длину сети), на максимальное количество рабочих станций, подключенных к сети и на максимальную длину трансиверного кабеля.
