ШИНА

Рис. 3.

В первых сетях Ethernet, от которых происходит Fast Ethernet, все узлы были присоединены к единственному сегменту кабеля Т-образными соединителями

(T-connector). В первых сетях Ethernet, от которых происходит Fast Ethernet. Все узлы были присоединены к единственному сегменту кабеля Т-образными соединителями (T-connector). В первых сетях Ethernet использовался толстый коаксиальный кабель. Оба его конца заканчивались (рис. 4) устройством, которое имело название “оконечная нагрузка” (terminator). Описанная конфигурация называется 10Base-2 Ethernet или “тонкий” Ethernet. Существуют и другие шинные технологии Ethernet, в частности 10Base5, часто называемая “толстый ” Ethernet, в которой используется толстый желтый кабель.

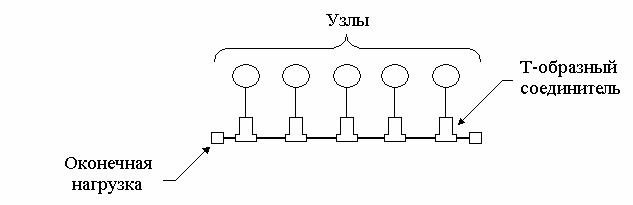

Рис. 4. Шинная сеть Ethernet 10Base-2

Нетрудно догадаться, что такая схема соединения имеет определенные ограничения. Самой большой проблемой является прокладка единого куска кабеля по всему зданию. Следующая проблема состоит в том, что возникновении разрыва или другого повреждения в любом месте кабеля вся ЛВС выходит из строя. Первые локальные сети Ethernet не могли быть очень большими из-за ограничений на длину кабеля. Чтобы обеспечить возможность увеличивать сеть, была введена концепция повторителя (рис. 5). Первые повторители представляли собой устройства, соединяющие два сегмента кабеля для образования одной ЛВС.

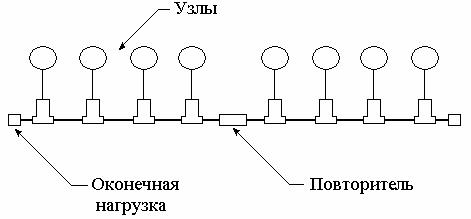

Рис. 5. Первые повторители

Повторители не просто соединяли два куска кабеля, но и фильтровали электрические сигналы, проходящие между сегментами. Первые повторители имели еще одно преимущество: если в каком-либо участке кабеля возникали проблемы (например, короткое замыкание), то узлы, подключенные к другим сегментам, могли взаимодействовать между собой по-прежнему. Этот прием называется разбиением (partitioning) и используется в современных сетях Ethernet и Fast Ethernet для изоляции сетевых компонентов, которые могут вызывать проблемы. Хотя повторители физически соединены с сегментами кабеля, они являются электрическими устройствами низкого уровня, невидимыми для узлов. Поэтому вся система действует как единая ЛВС.

В более новой технологии (имеется в виду 10Base-T) введена концепция повторителя концентратора, обычно называемого просто концентратором(hub) или повторителями (repeater). Концентратор - это устройство, к которому присоединяется каждый узел сети вместо того, чтобы присоединять T-образным соединителем к общему кабелю (рис. 6).

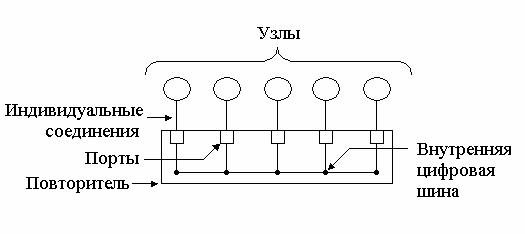

Рис. 6. Базовый повторитель

Концентратор занимает место, отведенное в шинной сети кабелю и

Т-образным связям. Каждый узел присоединяется к концентратору отдельным кабелем (рис. 4). Внутри концентратора имеется цифровая шина, к которой через порт повторителя присоединяются все узлы. Внутренняя цифровая шина занимает место, отведенное коаксиальному кабелю в шинной сети. Порты повторителя предназначены для выполнения тех же функций, что и повторители шинной (рис. 5). Различие между ними заключается в том, что концентратор имеет не два, а много (до 32) портов. В случае сети Ethernet эта технология называется 10Base-Т, а в случае Fast Ethernet - 100Base-T .

Использование концентратора дает некоторые преимущества и упрощает прокладку кабелей. Причем установить концентратор значительно проще, так как соединения идут от центра к каждому узлу сети. Подобным образом устроены все телефонные системы. Кроме того, для соединения узлов с концентратором используется недорогая неэкранированная витая пара. В технологии 10Base-T для этой цели применялся обычный телефонный кабель, что значительно упрощало прокладку сети в старых зданиях. Часто потребность в прокладке нового кабеля отпадала вовсе, так как сигналы проходили по уже существующему телефонному кабелю. Витая пара может использоваться и в Fast Ethernet.

Использование дешевой витой пары действительно снижает стоимость сети. Однако самое большое преимущество концентраторов состоит в том, что они в определенной мере являются “интеллектуальными” устройствами, контролирующими каждое соединение в сети. К тому же повторители Ethernet и Fast Ethernet обладают многими новыми возможностями. Правда, в то время как Ethernet поддерживает две физические топологии - шину и звезду, Fast Ethernet поддерживает только звезду. Сеть Fast Ethernet не может работать на коаксиальном кабеле.
