Совокупность ступеней преобразования образуют каналообразующую аппаратуру.
Преобразование спектра частот на выходе каналообразующей аппаратуры в определенный для системы передачи линейный спектр осуществляется аппаратурой сопряжения (АС). Она содержит, как правило, одну ступень преобразования.
3.
Для расчета несущей частоты используемой в АС при наличии одной ступени преобразования, воспользуемся планом спектра частот составленным согласно варианту задания (ВБП, НБП, ВБП, ВБП). Из анализа которого следует:
Откуда можем получить результирующее соотношение для вычисления искомой частоты:
4. Виртуальной несущей частотой называется воображаемая несущая частота, с помощью которой можно было бы исходную полосу частот переместить в линейную путем однократного преобразования (минуя все промежуточные ступени преобразования).
5. Виртуальная несущая частота составит:
Гц.
Задание №4.
Пояснить принципы организации двухсторонней связи по проводным и радиорелейным линиям связи.
Решение:
Двухсторонняя связь может быть организована по:
1 – однополосной четырехпроводной;
2 – двухполосной двухпроводной;
3 – однополосной двухпроводной системам.
1. При однополосной четырехпроводной системе (рис. 5) используются две двухпроводные цепи:
Одна цепь для передачи сигналов в одном направлении, вторая – в обратном направлении. Передача сигналов в обоих направлениях осуществляется в одном и том же диапазоне частот. Эта система является при организации связи по кабельным линиям.
2.
Двухполосная двухпроводная система используется при построении многоканальных систем передачи, работающих на воздушных и радиорелейных линиях. Структурная схема системы передачи, работающая по воздушным линиям, приведена на рисунке 6.
Здесь используется одна двухпроводная цепь, по которой передача сигналов в двух направлениях осуществляется в разных спектрах частот. Направляющие фильтры соответственно низких высоких частот служат для разделения спектров частот двух направлений передачи.

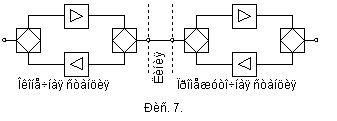

3. В однополосной двухпроводной системе (рис. 7) для передачи сигналов в обоих направлениях по одной двухпроводной цепи используется одна и та же полоса тональных частот, следовательно, можно осуществить одну двухстороннюю передачу.
Разделение направлений передачи в оконечных и промежуточных усилительных пунктах осуществляется с помощью дифференциальных систем. В настоящее время эта система используется крайне редко, что обусловлено низкой устойчивостью усилителей двухстороннего действия.
Задание №5.
Пояснить принцип построения МСП с ВРК-ФИМ. Рассчитать возможное число каналов МСП, без ведения сигналов синхронизации при заданных начальных условиях:
Частота дискретизации
кГц.
