Цифровой диктофон

Страница: 4/5

Рис.5. Запись в память.

После окончания записи сигнал может быть прочитан из памяти микроконтроллером(см рис.6).

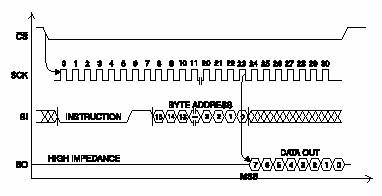

Рис.6. Чтение из памяти.

Микропроцессор MСU выдает через встроенный ЦАП сигналы на усилитель-фильтр U2, где они усиливаются и ограничиваются по верхней частоте до 4 кГц. В качестве ЦАП в микроконтроллере работает встроенный широтно-импульсный модулятор, который с помощью дифферинцирующих сигналов и интегрирующей цепи может восстановить форму исходного сигнала.

Рис.7. Восстановление сигнала при помощи широтно-импульсной модуляции.

Отображение режимов работы устройства производят светоизлучающие диоды LED красного цвета свечения при высоком уровне сигнала на соответствующем выходе микроконтроллера.

4. ВЫБОР ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТОВ УСТРОЙСТВА

При проектировании принципиальной схемы, учитывая анализ входных данных и требований к выполнению работы, базовой техноло­гией выбора интегральных микросхем была выбрана КМОП, и в соответст­вии с этим был произведен выбор следующих элементов:

В качестве устройства управления выбран высокопроизводитель­ный микроконтроллер RISC-архитектуры серии AVR фирмы Atmel AT90S8535. Он обладает встроенной памятью программ объемом 4096 слов и памятью данных 512 байт. Любая его команда выполняется за 1 такт процес­сора. Тактовая частота 8 МГц [5].

На выполнение процессором программного кода для обработки и записи отсчетов, полученных от АЦП, потребуется до 20 мс, так что выбранный процессор вполне удовлетворяет требованию скорости работы и успевает обработать всю необходимую информацию.

Обеспечение протокола работы с памятью организуется тем же процессором прграмно - аппаратными методами, так как в микроконтроллере имеется аппаратная поддержка протокола SPI.

Для хранения записываемой информации выбрана FLASH ПЗУ AT45DB32 фирмы Atmel, объемом 32Мб.

5. ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

УСТРОЙСТВА

Микропроцессор MCU (AT90S8535) управляет через порт В работой FLASH- памяти DD1(см. схему электрическую принципиальную ПГУ9.901.012.001.ЭЗ). Так как в процессоре имеется аппаратная поддержка SPI протокола, то микросхема памяти, работающая по этому протоколу непосредственно подключается к выводам микроконтроллера DD2 miso, mosi, sck.

В режиме хранения информации микроконтроллер и микросхема памяти переключаются в спящий режим- микроконтроллер путем выполнения специальной команды, а микросхема памяти путем удержания микроконтроллером сигнала #cs в высоком уровне.

Микросхема памяти и микропроцессор выполнены по КМОП - технологии, что позволяет их непосредственно питать от аккумуляторных батарей небольшой емкости, которые подключаются через разъем Х1.

Для обеспечения работы процессора на частоте 8 МГц примене­ны элементы BQ1 - кварцевый резонатор и конденсаторы С8 и С9.

Опорное напряжение для АЦП берется напрямую с шины питания. Изменение его значения не приведет к структурному искажению сигнала, а только к его масштабированию.

К выходу широтно-импульсного модулятора подключена интегрирующая цепь С4, R1. Сигнал с нее подается на микросхему операционного усилителя DA2, охваченную частотно- зависимой отрицательной обратной связью.

Таким образом, на выходе мы получим сигнал следующей формы:

Рис.8. Восстановленный и усиленный сигнал

Сигнал от микрофона усиливается микросхемой DA1 и подается на вход АЦП. Усилитель DA1 также охвачен частотно- зависимой отрицательной обратной связью, для того чтобы ограничить верхнюю частотную границу входного сигнала до 4 кГц.

Реферат опубликован: 28/06/2007
