Устройство формирования импульсно-временной кодовой группы

Страница: 2/8

Рис.1 Временная диаграмма устройства.

Список принятых буквенных обозначений

ИВКГ – импульсно-временная кодовая группа

СК – согласующий каскад

Сч – счетчик импульсов

СУ- суммирующий усилитель

ФИ – формирователь импульсов

Введение

Для повышения помехоустойчивости систем передачи и обработки информации широко используется замена одиночных импульсных сигналов так называемыми импульсно-временными кодовыми группами, состоящими из нескольких импульсов, имеющих обычно одинаковые амплитуды, с жестко заданными длительностями и интервалами между импульсами.

Использование подобных групп не только повышает помехозащищенность, но и позволяет в ряде случаев организовать передачу по одной линии связи различных команд, отличающихся параметрами кодовых групп.

Другим, не менее важным, применением устройств, формирующих импульсно-временные кодовые группы, является синхронизация работы различных устройств автоматики и вычислительной техники.

Особенностью устройства, предложенного для курсового проектирования, является то, что начало формирования импульсно-временной кодовой группы (далее ИВКГ) определяется только моментом начала входного сигнала и не зависит от его продолжительности.

Так как в задании на разработку устройства не налагается ограничения на методы, структурную схему и элементарную базу устройства, то очевидно, что вариантов решения поставленной задачи может быть несколько. Рассмотрим наиболее приемлемые из них.

1. Разработка и выбор функциональной схемы устройства формирования импульсно-временной кодовой группы.

Для разработки и выбора функциональной схемы проектируемого устройства прежде всего необходимо изучить и оценить саму ИВКГ.

Анализ рис.1, где отражены временные соотношения ИВКГ, позволяет сделать некоторые выводы:

- длительности всех формируемых импульсов и пауз между ними кратны 1 мкс;

- общая длительность ИВКГ равна 16 мкс;

- ИВКГ состоит из 5 временных интервалов: 2,3,3,4,4.

Для реализации устройства, формирующего данную ИВКГ, могут быть предложены следующие структурные схемы:

1.1. Структурная схема формирователя ИВКГ на основе дешифратора и формирователя импульсов.

Структурная схема формирователя ИВКГ на основе дешифраторов и формирователей импульсов (далее ФИ) и соответствующая ей временная диаграмма представлена на рис.2.

Согласующий каскад преобразует входной сигнал к виду, необходимому для устойчивого срабатывания триггера. Выходной сигнал согласующего каскада (СК) своим передним фронтом запускает триггер, который, в свою очередь, разрешает прохождение на вход СЧ импульсов с выхода ГТИ.

Генератор тактовых импульсов вырабатывает последовательность импульсов с высокостабильным периодом повторения.

На выходе СЧ формируется цифровой код, соответствующий числу поступивших на его вход импульсов ГТИ. Код, соответствующий поступлению первого импульса, вызывает срабатывание ДШ1, который запускает ФИ1, формирующий первый импульс ИВКГ. Срабатывание ДШ2 и запуск ФИ2 произойдут в тот момент, когда выходной код счетчика будет равен интервалу между первым и вторым импульсами. Третий импульс ИВКГ будет сформирован, когда код счетчика соответствует требуемому интервалу между первым и третьим импульсами. Сформированный третий импульс ИВКГ вызовет обратное срабатывание триггера и работа схемы прекратится до появления следующего входного импульса. Как видно из описания работы схемы, триггер предназначен для исключения формирования нескольких ИВКГ в случае, если длительность входного импульса превосходит длительность ИВКГ, что может привести к переполнению счетчика и началу повторного цикла счета. Усилитель суммирующий служит для объединения выходных импульсов всех формирователей и усиления полученного сигнала по амплитуде. Выходной каскад осуществляет согласование усилителя с нагрузкой.

Достоинства данной структурной схемы:

Ø высокая стабильность формируемой ИВКГ;

Ø относительная простота при простых ИВКГ;

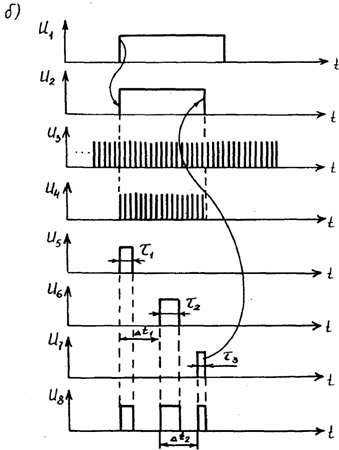

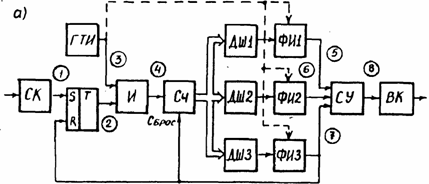

Рис.2 Структурная схема формирователя ИВКГ на дешифраторах и ФИ(a) и временная диаграмма ее работы(б)

Недостатки:

Ø невозможность изменения характеристик ИВКГ в процессе эксплуатации устройства;

Ø нестабильность момента начала формирования ИВКГ в пределах одного периода ГТИ.

1.2. Структурная схема с использованием ПЗУ.

Такая структурная схема изображена на рис.3.
