Страница: 6/7
gК=1/RК=1/13.5=7.4*10-5 Cм
gн=1/Rн=4*10-6 Cм
gi=h22=(1+b)IКбо/UКэо=1.177*10-6 Cм
gэкв=gi+gн+gк=7.93*10-5 Cм
Рассчитаем коэффициент усиления
KO=S/gэкв=3228
Введём О.О.С. разделив сопротивление RЭ
Пусть K0*=30 тогда K0*= K0/1+g*K0
g=RЭ/RК=0.033 RЭ - сопротивление О.О.С.
RЭ=g* RК=445Ом Þ RЭ1=RЭ-RЭ»4кОм-430Ом»3,6кОм
F=1+g*K0=107.5 – глубина обратной связи
Входная проводимость:
G11= IК0/м*jт*b=6.4*10-3
jт – тепловой потенциал
rвх =1/g11=156 Ом
rэ=jт/IЭо=1.27Ом
сопротивление базы транзистора
rБ=rвх-brЭ=105Ом
Расчёт по переменному току:
|
|
Найдём нижнюю частоту
Расчёт граничных частот
|
|

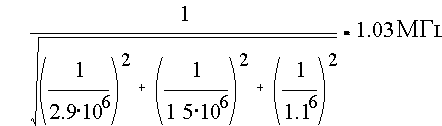

Рассчитаем верхнюю частоту всего усилителя по формуле:
Обеспечим при этом длительность фронта равной:
tФ=0.35/fВ=0.34 мкс
что для tИ=5мкс составляет менее 7%
Рассчитаем нижнюю частоту всего усилителя по формуле
fн= fнпр+fнфаз+fнокон=5+16+260=281Гц
Для предварительного усилителя
tнпр=С4*Rвх=0.1с
fнпр= 1/(2p*tнпр)=1.6 Гц
Для фазоинвертора
tнфи=С7*R10=0.01с
fнфи= 1/(2p*tнфи)=16 Гц
Для предоконечного каскада
tнпре=С8*Rвх=1с
fнпре= 1/(2p*tнпре)=0.2 Гц
Для оконечного каскада
fнокон=260 Гц
RЭоб=0.5RЭ1=1780Ом
Расчет транзисторов на мощность
|
Обозначение |
Рассеиваемая мощность |
Примечания |
|
R1 |
0.0625 мкВт | |
|
R2 |
0.625 мкВт | |
|
R3 |
2,5 мкВт | |
|
R4 |
17мкВт | |
|
R5 |
5мкВт | |
|
R6 |
0.272мВт | |
|
R7 |
80мкВт | |
|
R8 |
0.435мВт | |
|
R9 |
1.7мВт | |
|
R10 |
10мВт | |
|
R11 |
0,14Вт | |
|
R12 |
0.18Вт | |
|
R13,R20 |
0.91Вт | |
|
R14,R21 |
0.4Вт | |
|
R15,R19 |
5.4Вт |
Необходим радиатор |
|
R16,R18 |
1.7Вт | |
|
R17 |
1Вт |
