Составление плана теодолитной съемки.
С помощьюлинейки Дробышева (или другим способом) строят координатную сетку остро заточенным твердым карандашом. При контроле построения измерителем расхождение в длине сторон и диоганалей квадратов не должно превышать 0,2 мм. Сетку подписывают на краях планшета соответственно размеру участка съемки и значениям координат всех пунктов съемочной сети. Пункты теодолитных ходов и створные точки наносят на план по координатам с контролем по значениям горизонтальных проложений (допустимые расхождения 0,2 мм).
На план наносят по координатам углы кварталов, капитальные здания и другие точки ситуации, снятые аналитическим способом. Ситуацию наносят на план по результатам измерений, записанным в абрисах. Контуры вычерчивают острозаточеным карандашом в полном соответствии с условными знаками для данного масштаба. Проверенный и откоректированный план вычерчивают в туши.
Мензульная съемка. Приемущество мензульной съемки перед всеми остальными методами в том, что план местности вычерчиваеться непосредственно на месте проведения съемки, т.е. в полевых условиях. Поэтому в подготовительный период изготавливают планшет, строят координатную сетку и наносят пункты съемочной сети, которые были получены в результате создания планово-высотной сети. Для предотвращения деформации листа, его наклеивают на твердую основу – лист картона или аллюминиевую пластину.
Порядок работы на пункте:
1. Мензулу устанавливают на съемочной точке, проводят ориентирование и центрирование планшета.
2. Измеряют высоту стояния прибора.
3. Проводят предварительный осмотр местности и намечают границы снимаемого с данной съемочной точки участка местности.
4. Проводят съемку ситуации одновременно со съемкой рельефа.
5. По окончании работ вычерчивают оригинал карты, в том случае, когда план не вычерчиваеться составляют кальку контуров и кальку высот.
Тахеометрическая съемка. Тахеометрическая съемка отличается от мензульной тем, что непосредственно в в поле выполняются все необходимые измерения, заносимые в журнал, но план составляется в камеральных условиях. Съемка ведётся с помощью теодолита, тахеометра и рейки, в том случае, когда съемка производится более современным оборудованием вместо рейки используется вешка с установленным на ней зеркально-призменным отражателем. В тахеометре расположен модулятор лазерного излучения, чем повышается точность производимой съемки. В ходе работы измеряются превышения и рассотяния между точками, а токже углы между линиями тахеометрического хода, ведётся съемка ситуации.
Классификация теодолитов. Согдасно ГОСТ 10529-86, теодолиты изготавливаются типов Т1, Т2, Т5, Т15, Т30 и Т60.
Цифры в шифре обозначают среднюю квадратическую погрешность измерения горизонтальных углов одним приемом в секундах.
Теодолиты классифицируют по точности, материалам изготовления кругов, конструктивным особенностям, назначению.
По точности теодолиты делятся на три группы: высокоточные – Т1; точные – Т2, Т5; технические – Т15, Т30, Т60.
По материалам изготовления кругов теодолиты бывают с металлическими и стеклянными (из оптического стекла) угломерными кругами. Теодолиты со стеклянными кругами называются оптическими.
Все современные теодолиты являются оптческими.
По конструкции теодолиты делятся на простые и повторительные.
У простого теодолита лимб горизонтального круга или не имеет своей оси вращения, или имеет приспособления для поворота и закрепления его в различных положениях.
У повторительного теодолита лимб горизонтального круга имеет свою ось вращения, а также закрепительный и наводящий винты.
По назначению выделяют теодолиты маркшейдерские Т15М, Т30М.
В обозначении теодолита, имеющего прямое изображение, добавляется буква П, а имеющего компенсатор буква К.
Отчетные устройства. Вкачества отчетных устройств используются в теодолитах шкаловые и штриховые микроскопы. Труба отчетного микроскопа расположена рядом с окуляром зрительной трубы. Вращением диоптрийного кольца окуляра микроскоп устанавливают по глазу: в поле зрения должны быть чётко видны отчетный индекс или шкала и штрихи лимбов. Названия кругов обозначены буквами: г – горизонтальный, в – вертикальный. Для отчитывания в теодолите Т30 используется штриховой микроскоп, а в остальных приборах – шкаловой.
Цена деления лимбов теодолита Т30 – 10’. Отчеты берутся по щтриху – индексу с точностью до десятых долей « на глаз» наименьшего деления лимбов, т.е. с точностью 1’.

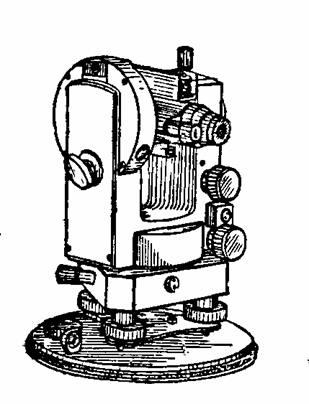

Теодолит 2Т30П. Повторительный шкаловый теодолит с односторонней отсчетной системой является модификацией предыдущих моделей Т30 и 2Т30. Его зрительная труба даёт прямое изображение и имеет оптический визир для предварительного наведения на предмет. Фокусировка зрительной трубы осуществляется вращением винта кремальеры: установленный на трубе цилиндрический уровень с юстировочным винтом позволяет выполнять прибором нивелирование горизонтальным лучом. Ось вращения теодолита приводится в овесное положение подъемными винтами с помощью цилиндрического уровня при горизонтальном круге. Уровень расположен параллельно коллимационной плоскости трубы и заменяет отсутствующий в приборе уровень вертикального круга. Вместе с трубой скреплены вертикальный круг и отсчетный микроскоп, в поле зрения которого с помощью оптической системы передаётся изображение отсчетных шкал обоих кругов. Для освещения шкал служит зеркало. Закрепительным винтом трубу фиксируют в заданном положении, а наводящим винтом медленно вращают в вертикальной плоскости до точного совмещении центра сетки нитей с визирной целью.
Горизонтальный круг и алидадная часть могут вращаться совместно и раздельно, что обеспечивается наводящими винтами лимба и алидады. Резьбовая часть винта защищена втулкой. Основание теодолита, с которым скреплена подставка, служит одновременно дном футляра прибора. Вертикальная ось прибора полая, а основание в центре имеет винтовое отверствие. Это позволяет центрировать теодолит над вершиной измеряемого угла с помощью зрительной трубы, устанавливаемой вертикально объективом вниз. Закрепление прибора на головке штатива осуществляеться основным винтом, ввинчиваемым в отверстине основания. При перевозек теодолита этототверстие закрывается крышкой. Теодолит укомплектовывается ориентир-буссолью, устанавливаемой в посадочный паз на вертикальном круге.
