-минимальный зарегулированный уровень воды в период лесосплава.

16.1 – 0.7= 15.4 м

Если через створ плотины производится только молевой лесосплав, как в данном случае, то принимается для последнего расчетного периода.

Вычислив , находим напор на пороге плотины:

=18.2 – 15.4=2.8 м

3.4.2. Определим сжатую ширину отверстия из условия пропуска максимального расхода 5%-ной обеспеченности.

а) составим расчетную схему пропуска воды через створ плотины.

Так как = 18.2 выше , то принимаем следующую схему.

Рис.11. Расчетная схема к определению ширины отверстия плотины.

б) установим тип водослива с широким порогом по условию:

(водослив не затопленный)

2.7 м

- напор на водосливе

2.8 м; 2.7<0.8×2.8; 2.7>2.24

условие не выполняется, следовательно, водослив затопленный.

в) определим сжатую ширину водосливного отверстия плотины в случае затопленного водослива:

- максимальный расход воды 5%-ной обеспеченности; =385.33 м3/с

m – коэффициент расхода (0,36¸0,38); m=0,38

- полный напор на водосливе, который принимаем равным статическому напору Н; =2.8 м

- коэффициент затопления, принимается в зависимости от степени затопления.

0.96 находим 0.59

3.4.3. Так же определим сжатую ширину отверстия из условия пропуска зарегулированного расхода при наинизшем уровне верхнего бьефа, т.е. при , используя следующую схему. (рис.12).

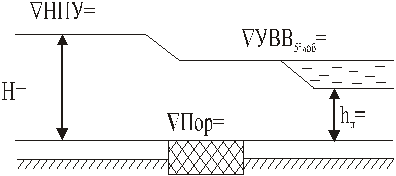

Рис. 12. Расчетная схема к определению ширины отверстия плотины.

В качестве расчетного расхода здесь берем в случае сезонного регулирования стока зарегулированный расход для последнего расчетного периода.

20.45 м3/с

16.3-16.1=0.2 м

3.4.4. Выбираем расчетную сжатую ширину отверстия наибольшую из двух, т.е. 83 м

3.4.5. Определяем полную ширину отверстия с учетом сжатия струн устоями и постоянными опорами. Находим ее по приближенной формуле:

e = 0,85¸0,95 – коэффициент бокового сжатия.

83/0.95=87 м

3.5. Лесопропускные устройства плотины и разбивка ее отверстия на пролеты.

3.5.1. Определяем ширину лесопропускного устройства.

Число бревен, которые должны одновременно входить в отверстие лесопропускного устройства:

- заданная пропускная способность лесопропускного устройства плотины,

- скорость подачи бревен в лесопропускное устройство, м/с 0,5¸1,0 м/с =0,5 м/с
