кПа
Ординаты эпюры природного давления откладываем влево от оси симметрии.
Дополнительное вертикальное напряжение szр для любого сечения, расположенного на глубине z от подошвы фундамента, определяется по формуле:
szр=a×P0
где a - коэффициент, принимаемый по табл.1 СниП 2.02.01-83;
P0 – Дополнительное вертикальное давление под подошвой фундамента определяется :
Давление непосредственно под подошвой фундамента:
Расчет осадки отдельного фундамента на основании в виде упругого линейно деформируемого полупространства с условным ограничением величины сжимаемой зоны производится по формуле:
где S – конечная осадка отдельного фундамента, см;
hi – толщина i-го слоя грунта основания, см;
Ei – модуль деформации i-го слоя грунта, кПа;
b - безразмерный коэффициент, равный 0.8;
szpi – среднее значение дополнительного вертикального нормального напряжения в i-м слое грунта, равное полусумме напряжений на верхней Zi-1 и нижней Zi границах слоя, кПа.
S=0,70см<Su=8см.Условие выполняется.

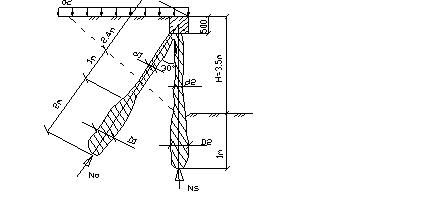

Расчет козловой системы в качестве ограждения котлована сводиться к определению давления грунта в состоянии покоя на глубине (Н+1м), т.е. примерно на 1м ниже уровня пола подвала (дно котлована):
Это давление полностью воспринимается козловой системой из свай. При этом вертикальные сваи работают на сжатие, а наклонные, - анкерные, на выдергивание. Расчет устойчивости производиться на восприятие опрокидывающего момента на 1 погонный метр ограждения от бокового давления грунта в состоянии покоя и пригрузки на поверхности в 20кПа от веса механизмов(боковое давление от пригрузки – q=20кПа(1-sinj).
Опрокидывающий момент по глубине(Н+1) составит:
Усилие в ряду вертикальных свай на 1 погонный метр ограждающей стены равно:
Усилие на погонный метр ряда наклонных свай:
Что бы грунт между сваями не высыпался за счет арочного эффекта, расстояние между вертикальными сваями нужно принять по 0,6м. Анкерные сваи рассчитываем на трение по боковой поверхности:
gcf – коэффициент надежности=1,6.
кН, т.к. стойки сваи расположены через 0,6м, то усилие на одну сваю
кН.
Несущая способность сваи будет
т.к. свая анкерная работает на растяжение, то дополнительно сваи армируют стержнем Æ10A III. Определим длину корня анкерной сваи исходя из того, что свая работает на трение по боковой поверхности: Fs=gс*u*e*gcf fi li<Ns 1.60.6281*36.5*ts<53.64
