Информация о включении/выключении отдельных секторов, взломах и возгораниях протоколируется на принтере.

Контрольная панель OP-300A (рис. 1.17) позволяет контролировать состояние всей системы и линейных входов на предмет коротких замыканий и обрывов кольцевых шлейфов. Параметры линейных входов устанавливаются программно.

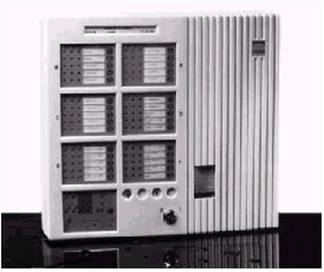

Рис. 1.15. Пульт-концентратор NJVP-300A

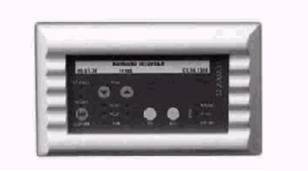

Рис. 1.17. Контрольная панель OP-300A

Структурная схема NJVP-300 приведена на рис. 1.16.

Прибор приемноконтрольный пожарный ЭССЕРТРОНИК 3008

Данная система, включает 3800 шлейфов сигнализации в 32 подчиненных пожарных контрольных панелях. Обеспечивает возможность подключения до 90000 пожарных извещателей, относится к числу самых крупных систем в мире.

Пульт-концентратор (рис. 1.18) предназначен для организации охраны средних и крупных объектов.

Одним из преимуществ прибора 3008 является возможность расширения емкости от 8 до 120 шлейфов сигнализации и стольких же исполнительных устройств (например, реле), что позволяет решать задачи по организации охраны и пожарной сигнализации.

В случае пожара точная информация в виде текста (20 символов) отображается на 4-строчечном жидкокристаллическом дисплее. Наряду со шлейфовыми и диагностическими извещателями, а также описанием места событий, тушение пожара может облегчить и другая информация специфическая для пользователя.

ЭССЕРТРОНИК 3008 может входить в иерархические системы пожарной сигнализации в качестве основной пожарной контрольной панели (ПКП), в сочетании с подчиненными ПКП такого же типа или типа ЭССЕР-ТРОНИК 3007. Прибор ЭССЕРТРОНИК 3008 предназначен для охраны больших территорий.

Базовая конструкция рассчитана на контроль 16 свободно программируемых шлейфов сигнализации с адресными пожарными и диагностическими извещателями. Прибор может расширяться с 8 до 120 шлейфов.

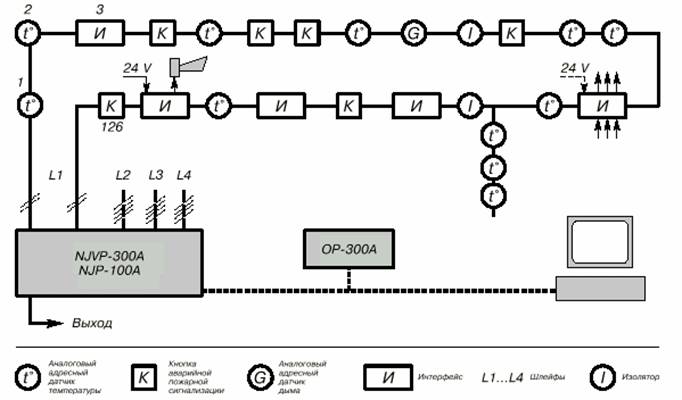

Рис. 1.16. Структурная схема системы пультов-концентраторов NJVP

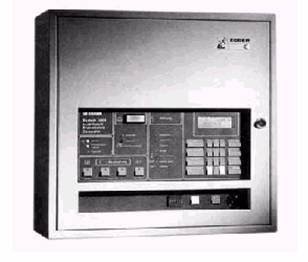

Рис. 1.18. Прибор приемноконтрольный пожарный «ЭССЕРТРОНИК 3008»

Программирование работы шлейфов:

– шлейф пожарной сигнализации формирует сигнал «пожар» при срабатывании извещателей в 2-х шлейфах либо при срабатывании 2-х извещателей в одном шлейфе;

– промежуточное запоминание тревожных сообщений;

– интерфейсы RS-232 и телеметрический сигнал по линии 20 мА.

ЭССЕРТРОНИК 3008 обеспечивает:

– установку интегрированного печатающего устройства для распечатки текста;

– возможность подключения печатающего устройства с выдачей даты, времени, а также дополнительного текста;

– возможность подключения акустических и оптических сигнальных устройств;

– возможность подключения через интерфейс одного или нескольких параллельных табло индикации;

– возможность подключения компьютера;

– возможность подключения нескольких панелей управления и табло индикации;

– прибор подготовлен для передачи сообщений через системы TEMEX и ISDN;

– передача сообщений на большие расстояния с подключением модемов (VI28);

– возможность подключения 2 главных пожарных извещателей;

– может использоваться в качестве центрального и подчиненного устройства;

– обеспечивает подключение до 32 подчиненных устройств ЭССЕРТРОНИК 3008.

Контрольные панели FS2000 фирмы «Protectowire»

«Protectowire» является лидером в производстве высококачественного противопожарного оборудования и создает такое оборудование, которое не только соответствует всем требованиям заказчика, но и опережает их.
