Гранатомет использует выстрел ВОГ-17 или ВОГ-17М с осколочной гранатой.

Выстрел ВОГ-17. Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 грамм, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками 7 метров. Вес выстрела 350 г, гранаты - 280г.

Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 секунд, вес выстрела 348 грамм, гранаты 275 грамм, заряда ВВ 34 грамма.

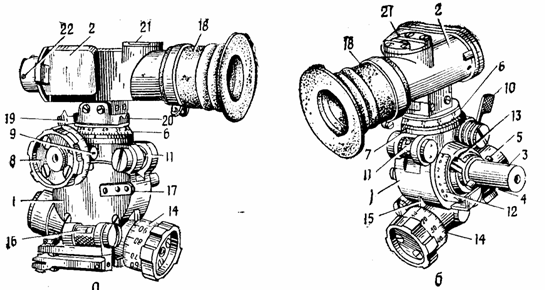

Рис. 4 Прицел гранатомета (ПАГ-17):

л — вид слева; б—вид справа: 1`—корпус; 2 — головка прицела: 3 — ось прицела; 4 — овальная выемка; S — штифт; 6 — угломерное кольцо; 7—указатель больших делений угломера: 8 — бара­банчик угломера; »—указатель делений барабанчика угломера; 10—отводка: //—поперечный уровень; 12— шкала больших делений прицела: 13—указатель шкалы больших делений при­цела; 14 — барабанчик прицела; /5 — указатель делений барабанчика прицела; 16 — продольный уровень; 17 — планка для крепления патрона подсветки; /в—наглазник; 19 — мушка; 20 — целик:

«'/ — основание для присоединения патрона подсветки сетки прицела; 22 — винт для крепления светофильтра

Наводка АГС-17 производится с помощью оптического прицела ПАГ-17, который крепится на кронштейне с левой стороны. Сетка прицела позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков - до 550 м). Для стрельбы на большие дальности используется механизм углов возвышения и боковой уровень. Горизонтальная наводка осуществляется с помощью угломера.

Лента для выстрелов (рис. 5) служит для помещения выстрелов и подачи их в при­емник гранатомета. Она состоит из отдельных кусков на 10 звеньев каждый. Куски ленты соединяются один с другим с помощью вы­стрела, звенья между собой в каждом куске — с помощью шплинтов. Звено имеет передние и

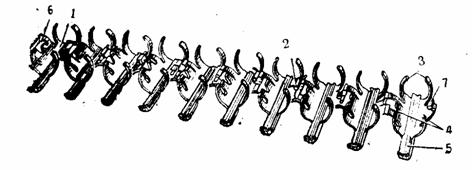

Рис. 5 Лента для выстрелов:

1 — звено ленты; 2 — шплинт; 3 — передние захваты: 4 — эадние захваты; 5 — хвостовик: 6 — соединительное кольцо;

7 — соединительный выступ

задние захваты, хвостовик, соединительное кольцо и соединительный выступ.

Снаряжение ленты выстрелами может про­изводиться вручную или снаряжательной ма­шинкой. Снаряжательная машинка состоит из корпуса; верхнего лотка для поме­щения- выстрелов; нижнего (переднего и зад­него) лотка для помещения ленты; звездки с рукояткой для перемещения ленты и снаряже­ния ленты выстрелами; направляющей для движения снаряженной ленты; переднего и заднего съемников для отделения выстрелов от ленты.

Коробка для выстрелов (рис. 6) служит для помещения ленты с 29 выстрелами. Она имеет ручку для переноски коробки; крышку и створку, закрываемые защелками; шторку для закрывания горловины коробки при транс­портировке; обойму с зацепом и зубом для присоединения коробки к гранатомету; внут­ри—спиральную направляющую (улитку) для

направления движения ленты, выступ для удержания ленты. На шторке стрелкой указа­но положение головной части выстрелов в ко­робке.

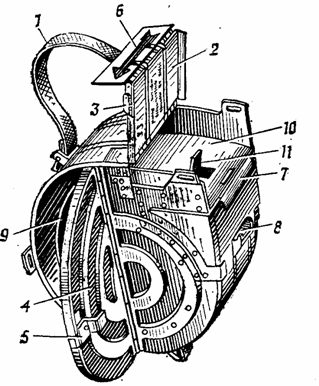

Рис. 6. Коробка для выстрелов:

1 — ручка; 2 — крышка; 3 — защелка крышки; 4 — створка;. 6 — защелка створки; 6 — шторка; 7 — зацеп: 5 — зуб: 9 — улитка; 10 — горловина;11— выступ

Для укладки ленты в коробку необходимо открыть крышку со шторкой и створку; поме­стить ленту через горловину в коробку и через открытую створку продвинуть ее по улитке.

Огонь ведется с треножного складного станка САГ-17. Тело гранатомета крепится в люльке станка. Он имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования. Ноги оканчиваются сошниками с насечкой. В походном положении станок складывается и переносится вторым номером расчета. В бою гранатомет переносится на станке за ноги и ремни. АГС-17 "Пламя" зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Он отличается сравнительно простой конструкцией, достаточной кучностью и точностью стрельбы. Возможность ведения навесного огня позволяет выполнять функции миномета. Копия гранатомета выпускается в Китае.

Характеристики:

Калибр, 30мм.

Выстрел ВОГ-17 (ВОГ-17М)

Масса гранатомета без ленты, 18 кг

Масса гранатомета с лентой на станке, 44,5 кг

Масса снаряженной ленты на 29 выстрелов, 14,5 кг

Масса станка 12кг.

Масса коробки снаряженной лентой на 29 выстрелов 14,5кг

Масса выстрела 0,35кг

Масса гранаты 0,28кг

Масса взрывчатого вещества 0,036кг

Масса прицела 1кг

Начальная скорость гранаты, 185 м/с

Дульная энергия, 4791 Дж

Режимы огня непрерывный
