Недостаток рассмотренной схемы — необходимость установки Ей вручную. Поэтому в большинстве вольтметров схему ИП услож­няют, обеспечивая автоматическую компенсацию Ux и Ек. Авто­компенсационные вольтметры являются прямопоказывающими приборами и более удобны в эксплуатации.

ОСНОВНЫЕ УЗЛЫ АНАЛОГОВЫХ ВОЛЬТМЕТРОВ

Рассмотрим схемные решения основных функциональных узлов, определяю­щих метрологические характеристики аналоговых вольтметров. Большинство этих узлов применяются и в других видах электронных измерительных приборов.

Входное устройство

Как уже указывалось выше, ВУ предназначено для расширения пределов измерения вольтметра. В простейшем случае оно представляет собой аттенюа­тор, выполненный по резистивной (рис. 3.18, а), емкостной (рис. 3.18, б) или ком­бинированной (рис. 3.18, в) схемам.

Наиболее простой и универсальной (для Uх= и Ux~) является схема, пред­ставленная на рис. 3.18, а, но на высоких частотах существенное влияние начи­нают оказывать паразитные емкости. Поэтому на высоких частотах переходят либо к емкостной схеме, либо к комбинированной, которая при R1C1 = R2C2 ока­зывается частотно-компенсированной (коэффициент деления k = R2/(R1 + Р2), как и для схемы, изображенной на рис. 3.18, а).

Выполнение остальных требований и прежде всего обеспечение высокого входного сопротивления и минимальной входной емкости вольтметра приводит в ряде случаев к усложнению структуры ВУ. Наиболее универсальным и часто применяемым в современных вольтметрах переменного тока является ВУ, струк­турная схема которого представлена на рис. 3.19.

Принципиальной особенностью данной схемы является изменение Uв с помощью низкоомного резистивного аттенюатора с постоянным входным и выходным импедансом. Это повышает точность измерения Ux~, но требует введения в структу­ру ВУ преобразователя импеданса (ПИ), обеспечивающего трансформацию высо­кого входного сопротивления вольтметра в малое входное сопротивление атте­нюатора. В качестве ПИ наиболее часто используют повторитель напряжения на полевом транзисторе с глубокой отрицательной обратной связью. С помощью

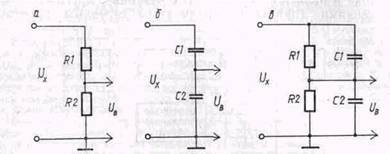

Рис. 3.18. Схемы аттенюаторов вольтметров:

а—на резисторах; б — на конденсаторах; в — комбинированная.

Рис. 3.19. Структурная схема уни­версального входного устройства.

входного делителя напряжения (ВДН) предусматривается дополнительная воз­можность расширения пределов измерения вольтметра. ВДН представляет собой фиксированный делитель резистивно-емкостного типа (см. рис. 3.18, в)

На высоких частотах входное сопротивление вольтметра уменьшается, а входная емкость и индуктивности проводников образуют последовательный ко­лебательный контур, который на резонансной частоте имеет практически нулевое сопротивление. Для нейтрализации этих эффектов ПИ конструктивно выполня­ется как выносной пробник с ВДН в виде насадки.

Усилители

Усилители постоянного тока, как видно из структурных схем (см. рис. 3.13 и 3.14, о), обеспечивают получение мощности, достаточной для приведения в дей­ствие ИМ магнитоэлектрического прибора, и согласование входного сопротивле­ния ИУ с выходным сопротивлением ВУ или детектора. К УПТ предъявляются два основных требования: высокое постоянство коэффициента усиления и пре­небрежимо малые флюктуации выходной величины при отсутствии Ux= (Дрейф нуля). Поэтому все практические схемы УПТ имеют глубокую отрицательную обратную связь (ООС), обеспечивающую стабильную работу их и нечувствитель­ность к перегрузкам. Радикальными методами борьбы с дрейфом нуля являются его периодическая коррекция, а также преобразование Uх= в переменное напря­жение с последующим усилением и выпрямлением этого напряжения.

Усилители переменного тока в соответствии со своим функциональным на­значением (см. рис. 3.14, б) должны иметь высокую чувствительность, большое значение и высокую стабильность коэффициента усиления, малые нелинейные искажения и широкую полосу пропускания (за исключением УПЧ селективного вольтметра). Удовлетворить этим противоречивым требованиям могут только многокаскадные усилители с ООС и звеньями для коррекции частотной харак­теристики. В некоторых случаях применяются логарифмические усилители для получения ^линейной шкалы в децибелах. Если ставится задача минимизации аддитивной погрешности вольтметра, усилители могут быть двухканальными с усилением основного сигнала и сигнала, корректирующего аддитивную погреш­ность. Для расширения функциональных возможностей многие вольтметры име­ют специальный выход усилителя и могут использоваться как широкополосные усилители. Более того, усилители могут выпускаться как самостоятельные из­мерительные приборы, образуя подгруппу У.
