Тема: Складання логічних схем з метою проектування цифрових комбінаційних пристроїв.
Мета: Практичне застосування знань з цифрової мікросхемотехніки для проектування комбінаційних цифрових пристроїв, закріплення знань про функціонуванняелементів цифрових пристроїв.
Методика проектування комбінаційних пристроїв: Проектування комбінаційного пристрою у загальному випадку складається з таких етапів:
1 Формалізованого подання алгоритму функціонування комбінаційного пристрою у вигляді табличі істинності.
2. Побудова електричної схеми комбінаційного пристрою згідно алгоритму одержаної логічної функції, побудова на основі таблиці істиності.
3. Мінімізація логічної функції.
4. Подання мінімізованих логічних функцій у заданому логічному базисі (після мінімізації всі варіанти звести до базису І-НЕ).
5. Побудова електричної схеми комбінаційного пристрою згідно мінімізованої логічної функції.
На першому етапі здійснюється перехід від формалізованого подання комбінаційного пристрою у вигляді таблиці істинності до алгоритму у вигляді логічної функції.
На другому етапі необхідно побудувати електричну схему, згідно одержаної логічної функції комбінаційного пристрою.
Третій етап полягає в мінімізації логічної функції за допаомогою аналітичного методу згідно математичного апарату цифрової мікросхемотехніки.
На четвертому етапі мінімізовану логічну функцію подають у заданому логічному базисі - в базисі
’’І-НЕ’’.
П`ятий етап полягає в побудові електричної схеми комбінаційного пристрою згідно одержаної мінімізованої функції, приведеної до загального базису.
Впроцесі проектування конкретних комбінаційних пристроїв деякий з етапів може бути пропущено.
Розрахункова робота
 |

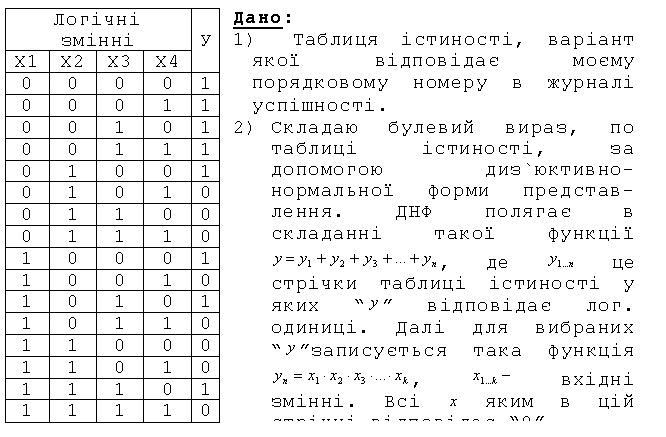

Варіант № 5
записуються з інвертором, а всі
яким відповідає “1” записуються без інвертора.
Будую електричну схему комбінаційного цифрового пристрою яка реалізовуватиме цю функцію (на міліметровому папері, згідно стандартів).
3) Роблю мінімізацію функції. Для мінімізації я використовую такі закони алгебри логіки:
|
Закон |
Лог. Додавання | Лог. множення |
| Переставний |
|
|
| Узгоджувальний |
|
|
| Росподільчий |
|
|
| Додатковості |
|
|
| Правило |
Лог.Додавання |
Лог.множення |
| Інверсії |  | |
| Незмінності |
X + 0 = X |
|
| Нулевої множини |
X + 1 = 1 |
|
