Технология создания и получения сверхбольших интегральных схем с минимальными размерами в глубокой субмикронной области (0,25- 0,5 мкм к 2000 году) и наноэлектроника (полупроводниковые приборы с размерами рабочих областей до 100 нм к 2010 году) включают следующие основных направления:

технологию сверхбольших кремниевых схем с минимальными размерами в глубокой субмикронной области;

технологию сверхскоростных гетеропереходных приборов и интегральных схем на основе арсенида галлия, германия на кремнии и других соединений;

технологию получения наноразмерных приборов, включая нанолитографию.

При реализации этих направлений предусматривается создание сверхчистых монокристаллических полупроводниковых материалов и технологических реагентов, включая газы и жидкости; обеспечение сверх чистых производственных условий (по классу 0,1 и выше) в зонах обработки и транспорта пластин; разработка технологических операций и создание комплекса оборудования на новых физических принципах, в том числе кластерного типа, с автоматизированным контролем процессов, обеспечивающим заданную прецизионность обработки и низкий уровень загрязнения, а также высокую производительность процессов и воспроизводимость результатов, качество и надежность электронных элементов.

Технология сверхбольших интегральных схем обеспечивает разработку и промышленное освоение выпуска широкой номенклатуры интегральных схем, составляющих элементную базу высокопроизводительных ЭВМ, специализированной и бытовой радиоэлектронной аппаратуры, средств связи и телекоммуникаций, в том числе космического базирования. При данной технологии возможные минимальные рабочие размеры составляют 0,1-0,5 мкм и менее (до 70 нм к 2010 году), достигаются высокая производительность за счет использования пластин большого диаметра (200 и более мм) и полной автоматизации процессов, значительный процент выхода годных электронных приборов и высокая окупаемость вкладываемых в производство средств.

Кремниевая технология является основой создания элементной базы радиоэлектроники, вычислительной техники и средств автоматизации и связи широкого применения. Технология гетеропереходных интегральных схем благодаря высокому быстродействию этих приборов ориентирована на специализированные сверхскоростные применения, включая космическую технику, элементную базу суперкомпьютеров, технику связи и телекоммуникаций, а также специальную аппаратуру оборонного назначения.

Нанотехнология станет промышленной приблизительно начиная с 2010 года, что откроет перспективу создания принципиально нового поколения приборов и интегральных схем на новых физических эффектах и приведет в дальнейшем к коренным преобразованиям во многих областях деятельности, в первую очередь - в науке, образовании, управлении производством, в том числе при создании микро роботов, персональных средств связи, глобальных телекоммуникаций, вычислительных устройств на нейросетевых принципах.

2. n-МОП СБИС ТЕХНОЛОГИЯ

2.1 Основы технологии производства n-МОП СБИС

Транзистор на основе структуры металл - диэлектрик - полупроводник (МОП) является одним из наиболее широко используемых элементов СБИС. Первый транзистор, работающий на эффекте поля, был продемонстрирован в 1960 году. Сначала полевые транзисторы с двуокисью кремния в качестве подзатворного диэлектрика формировались на подложке n- типа проводимости. Затем из-за большей подвижности электронов, чем у дырок при формировании сверхбольших быстродействующих интегральных схем стали использовать n- канальные транзисторы, формируемые на p- подложке.

Рассмотрим основные технологические этапы производства n-МОП СБИС на примере создания логического вентиля И-НЕ с двумя входами.

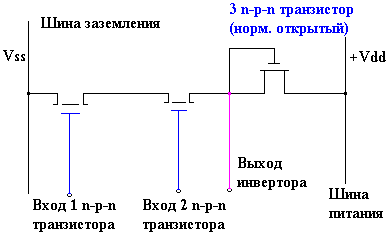

Принципиальная схема вентиля (инвертора) приведена на рисунке.

Логический вентиль И - НЕ

Схема состоит из последовательно соединенных двух транзисторов, работающих в режиме обогащения (нормально закрытых) и одного транзистора, работающего в режиме обеднения (нормально открытый). Все транзисторы располагаются между шиной источника питания Vdd и заземляющей шиной Vss. Затворы первых двух транзисторов служат входами схемы, а затвор третьего транзистора, соединенный с истоком второго, является выходом инвертора.

Нормально открытый транзистор служит источником тока для двух остальных. Выходное напряжение имеет низкое значение (логический нуль) только в том случае, когда оба первых транзистора открыты, т.е. на их затворы подан высокий потенциал - логическая единица.
