Страница: 9/9
Диаметр присадочной проволоки выбирают в зависимости от толщины свариваемого металла и способа сварки. При правом способе сварки диаметр присадочной проволоки d=S/2 мм., но не более 6 мм, при левом d=S/2+1 мм, где S- толщина свариваемого металла, мм

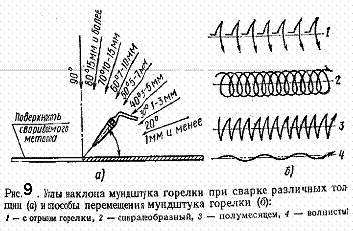

Скорость нагрева регулируют изменением угла наклона aмундштука к поверхности свариваемого металла (рис. 9, а).
 |
В процессе сварки газосварщик концом мундштука горелки совершает одновременно два движения: поперечное (перпендикулярно оси шва) и продольное (вдоль оси шва) (рис. 9) Основным является продольное движение. Поперечное движение служит для равномерного прогрева кромок основного металла и получения шва необходимой ширины.
Газовой сваркой можно выполнять нижние, горизонтальные (на вертикальной плоскости), вертикальные и потолочные швы. Горизонтальные и потолочные швы обычно выполняют правым способом сварки, вертикальные снизу вверх - левым способом.
ЛИТЕРАТУРА:
1.Хренов К.К. Сварка, резка и пайка металлов - М.: Машиностроение, 1973.-408 с.
2.Стеклов О. И. Основы сварочного производства - М.: Высш. школа, 1986.-224 с., ил.
3.Рыбаков В.М. Сварка и резка металлов-М.: Высш. школа, 1979.-214 с., ил.
4.Китаев А.М., Китаев Я.А. Дуговая сварка-М.: Машиностроение. 1983.-272 с. ил.
5.Шебеко Л.П. Производственное обучение электро-газосварщиков - М.: Высш. школа,1984.-167 с., ил.
6.Геворкян В.Г. Основы сварочного дела - М.: Высш. школа, 1985.-168 с., ил.
7.Думов С.И. Технология электрической сварки плавлением - Л.: Машиностроение.1987.-461с., ил.
Реферат опубликован: 24/08/2008
