Страница: 2/4
1. Оценка по постоянному току.
2.1А.Ч.Х. - каскада.
2.2 А.Ч.Х. - по уровню 07.

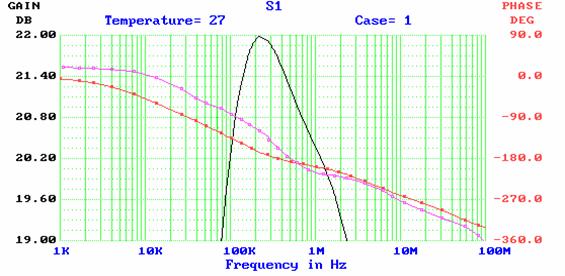

Реализуемые схемой - верхняя частота - Fв = 2.3Мгц и коэффициент усиления К = 22Дб = 12.6
ЭТАП №2
Задание: Обеспечить за счет выбора элементов либо модернизации схемы
увеличение К в два раза(при этом Fв - не должно уменьшаться) и проверить правильность расчетов на Э.В.М.
РАСЧЕТ.
Требования к полосе частот и коэффициенту усиления:
К = 44Дб = 158 Fн =50 Кгц Fв =2.3Мгц
Uкб=Uкэ-Uбэ = 4.35В
=2.619 пФ.
=300Ом - Объемное сопротивление базы.
Оценка площади усиления и количества каскадов
в усилителе.
=8.954 е7 Гц - Максимальная площадь усиления дифференциального каскада.
Ориентировачное количество каскадов определим по номограммам ,
так как
=39 , то усилитель можно построить на двух некорректированных каскадах.
Требуемая верхняя граничная частота для случая , когда N = 2 ( с учетом , что фn =
=0.64)
Fв(треб)=Fв/фn = 3.574е6 Гц
Требуемый коэффициент усиления одного каскада К(треб)=
= 12.57
Требуемая нижняя граничная частота Fн(треб)=FнХфn =3.218e4
Реализуемая в этом случае площадь усиления
=4.5е7 Гц
Расчет первого (оконечного) каскада.
Определим параметр
= 1.989
Оптимальное значение параметра
=0.055
Этому значению параметра
соответствует ток эмиттера равный:
Iэ =
=2мА
Соответственно Iкэ =
= 2мА и Iб =
= 1.5е-5 А .
rэ =
= 14.341 Ом - дифференциальное сопротивление эмиттерного перехода.
= 1.388е-11Ф; - емкость эмиттерного перехода.
= 1.75е3 Ом
= 3.562е-9 сек - постоянная времени транзистора.
= 0.008 - относительная частота.
Высокочастотные Y- параметры оконечного каскада.
= 0.061 См- Проводимость прямой передачи ( крутизна транзистора).
= 3е-14 Ф- Входная емкость транзистора .
= 5.02 е-11 Ф -Выходная емкость транзистора.
= 5.456 е-6 См - Проводимость обратной передачи.
= 5.027 е-4 См - Входная проводимость транзистора.
= 4.5е-11 Ф - Входная емкость транзистора.
