Истинные значения элементов рассчитываются по формулам

(1.73)

Пример 13. Рассчитать выходную КЦ для усилительного каскада на транзисторе КТ610А (=4 пФ), при =50 Ом, =600 МГц. Определить и уменьшение выходной мощности на частоте при использовании КЦ и без нее.

Решение. Найдем нормированное значение : == =0,7536. В таблице 7.1 ближайшее значение равно 0,753. Этому значению соответствуют:=1,0; =0,966; =0,111; =1,153. После денормирования по формулам (1.73) получим: =12,8 нГн; =5,3 пФ; =43,4 Ом. Используя соотношения (1.71), (1.72) найдем, что при отсутствии выходной КЦ уменьшение выходной мощности на частоте, обусловленное наличием, составляет 1,57 раза, а при ее использовании - 1,025 раза.

7.2 РАСЧЕТ КАСКАДА С РЕАКТИВНОЙ МЕЖКАСКАДНОЙ КОРРЕКТИРУЮЩЕЙ ЦЕПЬЮ ТРЕТЬЕГО ПОРЯДКА

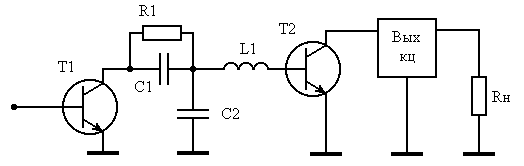

Схема каскада по переменному току приведена на рисунке 7.3 [4, 14].

Рисунок 7.3 Каскад с межкаскадной корректирующей цепью третьего порядка

Используя однонаправленную эквивалентную схему замещения транзистора, схему (рисунок 7.3) можно представить в виде приведенном на рисунке 7.4.

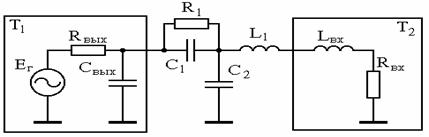

Рисунок 7.4 Эквивалентная схема каскада

Согласно [2, 14], коэффициент прямой передачи каскада на транзисторе Т2, при условии использования выходной КЦ, равен:

, (1.80)

где ;

;

=, = - нормированные относительно Т1 и значения и .

При заданных значениях , , , соответствующих требуемой форме АЧХ каскада, нормированные значения , , рассчитываются по формулам [4]:
