Взвешанная плавка никелевого концентрата в печи взвешанной плавки

Страница: 1/9

СОДЕРЖАНИЕ

Выбор технологии производства…………………………2

Описание основного агрегата…………………………… 3

Физико-химические основы процесса……………………5

Технико-экономические показатели…………………… 11

Металлургический расчет…………………………………12

Библиографический список

1. ВЫБОР ТЕХНОЛОГИИ ПРОИЗВОДСТВА

Плавка во взвешенном состоянии на подогретом дутье была осуществлена в промышленном масштабе финской фирмы «Оутокумпу» на заводе «Харьявалта». В первона­чальном варианте для плавки применяли воздушное дутье, подо­гретое до 400—500 °С. Начиная с конца 60-х годов, этот процесс по лицензии фирмы «Оутокумпу» стали широко применять на метал­лургических заводах многих стран. В настоящее время он внедрен более чем на 30 предприятиях для переработки медных, никелевых и пиритных концентратов, в т.ч. на Надеждинском металлургическом заводе. Финскую плавку на сегодня можно счи­тать самым распространенным в промышленности и наиболее тех­нологически и аппаратурно-отработанным автогенным процессом плавки сульфидных концентратов.

Особенностями взвешенной плавки являются:

- высокая производительность ( удельный проплав 10-15 т/м2 в сутки);

- низкий расход топлива - процесс плавки сульфидного концентрата протекает в режиме, близком к автогенному;

- возможность полного автоматического управления про­цессом плавки с помощью системы "Проскон-103'';

- возможность получения штейна требуемого состава;

- утилизация серы из высококонцентрированных серных газов.

Конструкция ПВП и комплекс других технических решений обеспечивают получение пара энергетических параметров и высо­кую степень утилизации серы из отходящих газов, что резко снижает выброс двуокиси серы в окружающую среду и значительно улучшают условия труда обслуживающего персонала.

В плавильном цехе НМЗ имеет­ся две печи взвешенной плавки одинаковой конструкции для плавки медного и никелевых концентратов.

Передел взвешенной плавки - структурное подразделение плавильного цеха HMЗ.

2. ОПИСАНИЕ ОСНОВНОГО АГРЕГАТА

Конструкция печи для плавки во взвешенном состоянии на подо­гретом дутье достаточно сложна — она сочетает в себе две верти­кальные шахты (реакционную и газоход-аптейк) и горизонтальную камеру-отстойник.

Тонкоизмельченная шихта, предварительно высушенная до со­держания влаги менее 0,2%, подается по системе ленточных конвейеров и пневмотранспорта в бункер шихты. Из бункера шихта двумя скребковыми транспортерами "Редлер" подается через свод реакционной камеры с помощью четырех специальных горелок. Основное на­значение горелки — приготовление и подготовка шихтововоздушной смеси для ускорения процесса горения сульфидов. Перемешивание шихты с дутьем достигается разбиванием струи шихты о конус-рассекатель и подачей дутья через воздушный патрубок и распре­делительную решетку.

Схема горелки печи завода

1 — дутье; 2 — шихтовая воронка; 3 — загрузочный патрубок;

4 — воздушный патрубок; 5 — конус-рассекатель;

6 — распределительная решетка; 7 — диф­фузор

Вся печь взвешенной плавки выполнена в виде кладки из магнези­тового кирпича. Футеровка реакционной шахты и аптейка заключе­на в металлические кожухи из листовой стали. В кладку всех элементов печи заложено большое количество водоохлаждаемых

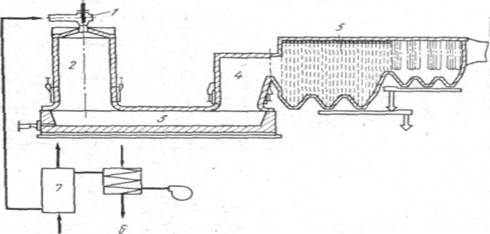

Печь для плавки во взвешенном состоянии

1 — горелка; 2 — реакционная камера; 3 — отстойная ванна; 4 — аптейк;

5 — ко­тел-утилизатор; 6 — паровой воздухоподогреватель;

7 — топливный воздухо­подогреватель

элементов, что позволяет значительно удлинить срок службы агрегата. Аптейк непосредственно сочленен с котлом-утилизатором туннельного типа. В боковой стене отстойной камеры установлены две медные водоохлаждаемые плиты с отверстиями для выпуска шлака, а в передней торцевой стене — чугунные шпуры для выпу­ска штейна.

Габариты печи определены на основании технологических расчетов произведенных с помощью ЭВМ, исходя из проектной производительности печи и других исходных параметров для про­ектирования.

В реакционной шахте, для окисления компонентов концентрата, используется воздух обогащенный кисло­родом и подогретый до 200°С. Согласно теплового баланса - степень обогащения дутья кислородом на ПВП никеля составляет 26% при среднем составе шихты, что позволяет реакционной шахте работать автогенно, без применения дополнительного топлива Оборудование рассчитано на максимальное обогащение кислородом до 40%, если по каким-либо причинам:
