Величина
характеризует нестабильность тока
, являющуяся также температурной нестабильности каскада
Тогда получаем:
Из стандартного ряда сопротивлений выбираем
II. Расчет элементов, обеспечивающих заданное значение нижней граничной частоты
каскада
Рассчитаем емкость в цепи ОС
Допустим, что доля частотных искажений, вносимых на частоте fн конденсатором Ср в К=30 раз меньше, чем конденсатором Сэ.Тогда по графику на рисунке 3.14 из пособия [2] определяем значения коэффициентов частотных искажений Мнр и Мнэ
Мнр=0.99
Мнэ=0.7125
Ориентировочно нижняя граничная частота каскада
, где Fн - заданная нижняя граничная частота всего усилителя, n - число разделительных конденсаторов. Тогда:
В итоге получаем:
Из стандартного ряда сопротивлений выбираем
Рассчитаем емкость разделительного конденсатора
Применение коррекции позволяет исправить разделительный конденсатор меньшей емкостью, чем Ср
Из стандартного ряда сопротивлений выбираем
Емкость фильтра
Из стандартного ряда сопротивлений выбираем
III. Моделирование каскада на ЭВМ.

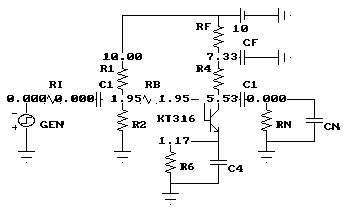

Параметры схемы
No. Label Parameter No. Label Parameter
1 RI 200 21 C1 0.22E-9
2 R1 6.9K 22 CF 0.15E-9
3 R2 1.8K 23 C4 1E-6
4 R4 470 24 CN 1.5E-12
5 RN 510
6 R6 300
7 RB 50
8 RF 700
Параметры источника GEN
Programmable waveforms Type 0 .Alias GEN
Value
0:Zero level voltage 0
1:One level voltage 0
2:Time delay to leading edge .000001
3:Time delay to one level .000001
4:Time delay to falling edge .000005
5:Time delay to zero level .000005
6:Period of waveform (1/F) .001

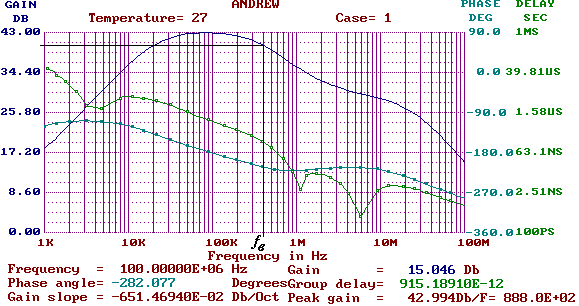

Графики АЧХ, ФЧХ и ГВЗ GEN
