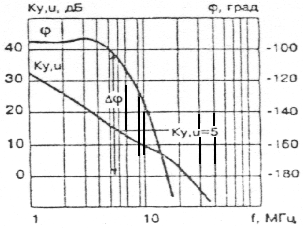

Амплитудно-частотная и фазочастотная характеристики представлены на рис.2.
|
Рис.2 |
Схема построена по двухкаскадной технологии. Первый каскад совмещает исполнение двух функций. Во-первых, функцию дифференциального усилителя с симметричным входом и выходом по усилению разностного входного сигнала. Для подавления синфазного входного напряжения в эмиттерную цепь дифференциального каскада, построенного на составных биполярных транзисторах, включен БТ. Для сравнения привожу схему электрическую принципиальную зарубежного аналога (ОР-37А) отечественного усилителя К140УД26.
Малошумящий быстродействующий прецизионный операционный усилитель ОР-37А
|

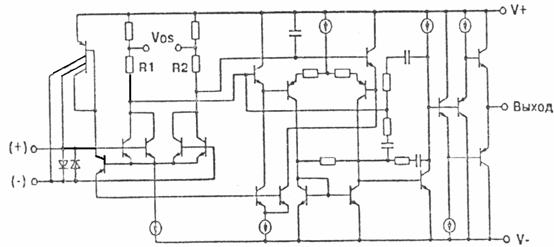

Рис.3 Схема электрическая принципиальная операционного усилителя ОР-37А |
Таблица 2
Электрические параметры (при Vs=15В, ТА=25°С)
Электрические параметры
|
Параметры |
Численное значение |
Единица измерения |
|
Напряжение смещения (макс.) |
25 |
мкВ |
|
Разность входных токов (макс.) |
35 |
нА |
|
Входной ток (макс.) |
±40 |
нА |
|
Входное сопротивление для диф-х сигналов |
6 |
МОм |
|
Диапазон входных напряжений |
±110 |
мкВ |
|
Коэффициент усиления напряжения |
250 |
тыс. |
|
Размах входного напряжения |
±10 |
В |
|
Входное сопротивление при разомкнутой ООС |
70 |
Ом |
|
Потребляемая мощность (макс.) |
140 |
мВ |
|
Диапазон регулирования напряжения смещения |
±4 |
ì |
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ
Стабилизированный источник питания вырабатывают два равных выходных напряжения противоположной полярности с малым уровнем пульсаций. Точное равенство положительного и отрицательного выходных напряжений обеспечивается общим источником опорного напряжения и цепью следящей обратной связи. Два операционных усилителя, входящие в состав стабилизатора, питаются его же выходными напряжениями. Выходной ток стабилизатора ограничен максимально допустимыми токами коллекторов транзисторов VT4, VT5.
Верхняя часть схемы представляет собой обычный последовательный стабилизатор, формирующий выходное напряжение +15 В. Источником опорного напряжения, поданного на неинвертирующий вход операционного усилителя DА2, является стабилитрон, питающийся выходным стабилизированным напряжением. На инвертирующий вход ОУ DА2 через делитель R6— R8 поступает выходное напряжение стабилизатора. Разностный сигнал ошибки на выходе DА2 управляет составным транзистором VT2, VT4 таким образом, чтобы минимизировать величину ошибки.
