1 Загальна частина

Опис редуктора

Привод складається з електродвигуна, муфти, відкритої ремінної передачі, одноступінчатого горизонтального циліндричного косозубого редуктора.

Редуктор – це механізм, який служить для зниження кутових швидкостей і збільшення передавань обертових моментів.

Переваги косозубого редуктора:

висока міцність зубців;

плавність ходу;

безшумність роботи.

Недоліки:

- наявність осьової сили Fа, що намагається зрушити колесо вздовж осі вала;

- складність і дорожнеча виготовлення.

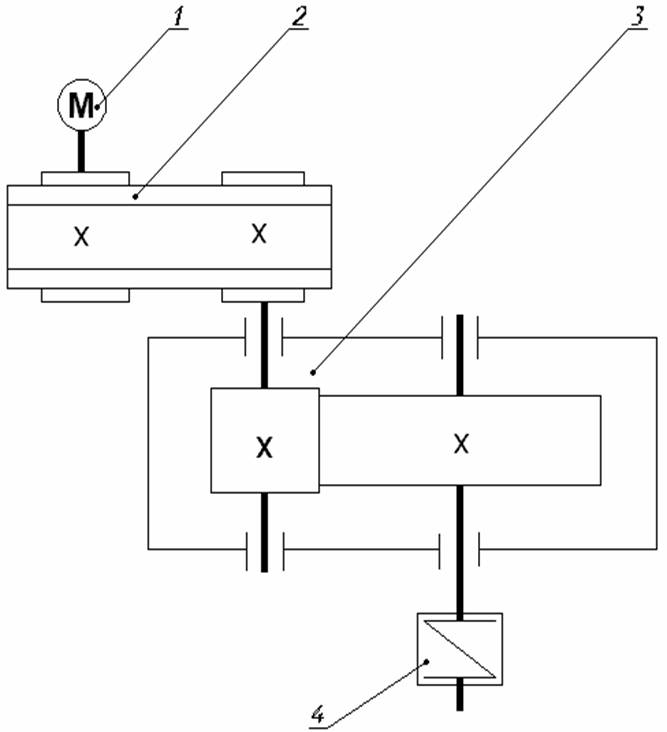

1 – електродвигун;

2 – ремінна передача;

3 – редуктор;

4 – муфта.

Рисунок 1 – Кінематична схема привода

2 Розрахункова частина

2.1 Вибір електродвигуна, кінематичний і силовий розрахунок привода

Визначаємо загальний коефіцієнт корисної дії привода за формулою:

, (1)

де - ккд ремінної передачі, , [ 1 ], с. 5;

- ккд редуктора, , [ 1 ], с. 5;

- ккд підшипникових вузлів, , [ 1 ], с. 5.

Визначаємо загальне передаточне число привода:

(2)

де - частота обертів вихідного вала;

- частота обертів вхідного вала.

Визначаємо частоту обертів вхідного вала:

, (3)

Вибираємо електродвигун з , тоді загальне передаточне число привода дорівнює:

.

Загальне передаточне число привода розподіляємо по елементах привода:

(4)

де - передаточне число ремінної передачі,, [1], с.36;

- передаточне число циліндричного косозубого редуктора, , [1], с.36.

Визначаємо відхилення розрахункового передаточного числа від фактичного:

, (5)

.

Підбираємо електродвигун попередньо визначаємо потужність на вході вала:

, (6)

де - кутова швидкість

, (7)

;

.

Підбираємо електродвигун 4А132М6 з потужністю 7,5 кВт, частотою обертів вала двигуна , і діаметром вихідного кінця d = 31 мм.

Визначаємо кутову швидкість на кожному валу привода:

, (8)

, (9)

,

, (10)

.

Визначаємо частоту обертів кожного вала привода:

, (11)
