МАТРИЧНЫЕ МИКРОПРОЦЕССОРЫ

Матричные микропроцессоры можно рассмотреть с двух сторон: на уровне транзисторных матриц и матриц процессоров.

Использование матриц при проектировании процессоров может быть двухсторонним: матрицы транзисторов для проектирования микропроцессоров и матрицы микропроцессоров для проектировании процессорных систем.

Использование матриц при построении процессорных систем не ограничивается соединением процессоров по конвейерному принципу. Подобную архитектуру можно использовать также и при проектировании ИС с использованием транзисторных матриц, выполненных по МОП-технологии. Рассмотрим оба варианта применения матриц.

ТРАНЗИСТОРНЫЕ МАТРИЦЫ

Сокращение сроков проектирования микропроцессоров и повышение надежности проектов требуют применения соответствующих систем автоматизации проектирования. Одним из самых перспективных направлений в настоящее время считается подход к сквозной автоматизации проектирования, называемой кремниевой компиляцией, позволяющий исходное задание на проектирование - функциональное описание, представленное на языке высокого уровня, преобразовать в топологические чертежи. Кремниевые компиляторы используют в качестве базовых регулярные матричные структуры, хорошо приспособленные к технологии СБИС. Большое распространение получили программируемые логические матрицы (ПЛМ) и их различные модификации. Они ориентированы на матричную реализацию двухуровневых (И, ИЛИ) логических структур, а также для оптимизации их параметров (площади, быстродействия) известны различные методы. Реализация многоуровневых логических структур СБИС часто опирается на матричную топологию: в этом случае компиляторы генерируют топологию по ее матричному описанию.

Транзисторные матрицы

Особым стилем реализации топологии в заказных КМОП СБИС являются транзисторные матрицы. В лэйауте (англ. layout - детальное геометрическое описание всех слоев кристалла) транзисторных матриц все p-транзисторы располагаются в верхней половине матрицы, а все n-транзисторы - в нижней. Транзисторные матрицы имеют регулярную структуру, которую составляют взаимопересекающиеся столбцы и строки. В столбцах матрицы равномерно расположены полосы поликремния, образующие взаимосвязанные затворы транзисторов. По другим полюсам транзисторы соединяются друг с другом сегментами металлических линий, которые размещаются в строках матрицы. Иногда, для того чтобы соединить сток и исток транзисторов, находящихся в различных строках, вводят короткие вертикальные диффузионные связи. В дальнейшем ТМ будет представляться абстрактным лэйаутом.

Абстрактный лэйаут - схематический рисунок будущего кристалла, где прямоугольники обозначают транзисторы, вертикальные линии - поликремниевые столбцы, горизонтальные - линии металла, штриховые - диффузионные связи, точки - места контактов, стрелки - места подключения транзисторов к линиям Gnd и Vdd. При переходе к послойной топологии стрелки должны быть заменены полосками в диффузионном слое, по которому осуществляются соединения между строками ТМ.

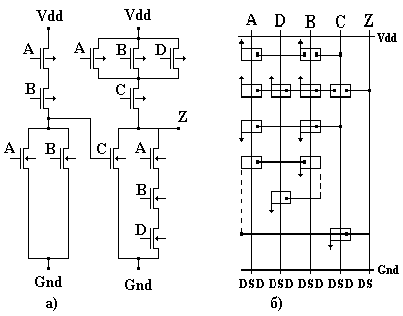

На рис. 1.а представлена транзисторная схема, а на рис. 1.б - транзисторная матрица, реализующая данную схему.

Символическое представление топологии транзисторных матриц.

Одной из завершающих стадий получения топологии транзисторных матриц является переход от символического лэйаута к топологическому описанию схемы на уровне слоев. Символические лэйауты конструируются путем размещения символов не решетке, которая служит для создания топологии заданной схемы. Каждый символ представляет геометрию, которая может включать любое число масочных уровней. Схемотехника транзисторных матриц позволяет использовать небольшое число различных символов, требуемых для описания лэйаута:

N - n-канальный транзистор;

P - p-канальный транзистор;

+ - надпересечение - металл над диффузией; металл над поликремнием; пересекающиеся вертикальный и горизонтальный металлы;

- контакт (к поликремнию либо диффузии);
